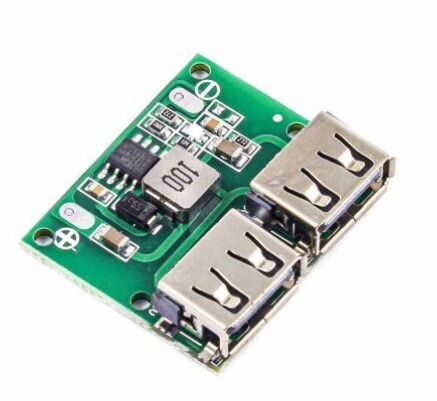

ماژول رگولاتور DC به DC کاهنده دارای ورودی 9V تا 24V و دو خروجی 3A 5V USB
ماژول رگولاتور DC به DC کاهنده با ورودی 9V تا 24V و دو خروجی 3A 5V USB یک مبدل ولتاژ است که ولتاژ ورودی DC بین 9 تا 24 ولت را به ولتاژ خروجی DC ثابت 5 ولت با جریان خروجی حداکثر 3 آمپر در هر پورت USB تبدیل میکند. این ماژول دارای دو پورت USB است که امکان شارژ همزمان دو دستگاه را فراهم میکند.
ویژگیهای کلیدی این ماژول:
- ورودی ولتاژ: 9V تا 24V DC
- خروجی ولتاژ: 5V DC (معمولاً کمی بالاتر برای جبران افت ولتاژ در کابل شارژ، حدود 5.2V)
- جریان خروجی: حداکثر 3A برای هر پورت USB (در صورت استفاده همزمان از هر دو پورت، مجموع جریان نباید از حد مجاز ماژول تجاوز کند)
- تعداد پورت USB: 2 عدد
- نوع رگولاتور: کاهنده (Buck) - ولتاژ خروجی همیشه کمتر از ولتاژ ورودی است.
- کاربردها:
- شارژ دستگاههای USB مانند تلفنهای همراه، تبلتها، و غیره در خودروها یا سیستمهای با منبع تغذیه 12V یا 24V.
- تامین برق برای بردهای الکترونیکی که به ولتاژ 5V و جریان بالا نیاز دارند.
- پروژههای DIY و الکترونیک.
- مزایا:
- تبدیل ولتاژ کارآمد.
- امکان شارژ همزمان دو دستگاه.
- طراحی کوچک و جمع و جور.
- معمولاً دارای مدارات محافظتی مانند محافظت در برابر اتصال کوتاه، اضافه جریان و افزایش دما.
نکات مهم در استفاده:
- قطبیت: در اتصال ولتاژ ورودی به قطبیت صحیح (+ و -) دقت کنید. اتصال اشتباه میتواند به ماژول آسیب برساند.
- حداکثر ولتاژ ورودی: ولتاژ ورودی نباید از 24V تجاوز کند.
- جریان خروجی: توجه داشته باشید که جریان خروجی اسمی 3A برای هر پورت است و ممکن است در عمل و بسته به شرایط خنکسازی ماژول، محدودیتهایی وجود داشته باشد. برای استفاده طولانی مدت با جریان بالا، ممکن است نیاز به هیت سینک باشد.
- افت ولتاژ: به دلیل افت ولتاژ در کابلهای USB، ولتاژ دریافتی توسط دستگاه ممکن است کمی کمتر از 5V باشد. ماژولهای با کیفیت معمولاً این افت را در طراحی خود در نظر میگیرند.
