کابل فلت FFC فلت 22 پین گام 0.5mm نوع A
۸۵,۱۰۰ تومان۷۵,۰۰۰ تومان
این کابل فلت (FFC) با استاندارد 22 پین و گام دقیق 0.5 میلیمتر، انتخابی ایدهآل برای اتصالات داخلی در بردهای الکترونیکی، ماژولهای نمایشگر، دوربینها و تجهیزات حساس است. طراحی انعطافپذیر و تخت این محصول، نصب آسان در فضاهای محدود را تضمین کرده و انتقال پایدار سیگنال را برای دستگاههای شما فراهم میکند.
افزودن به سبد خرید

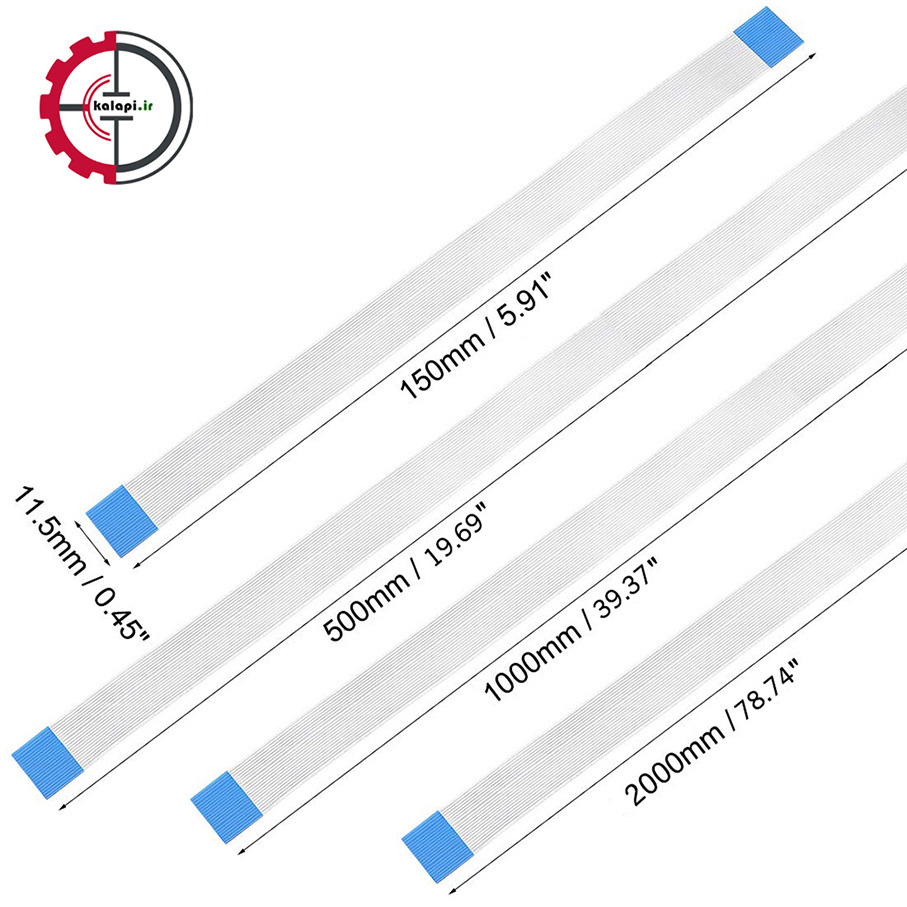

مشخصات محصول
| نوع کابل | FFC (Flat Flexible Cable) |
|---|---|

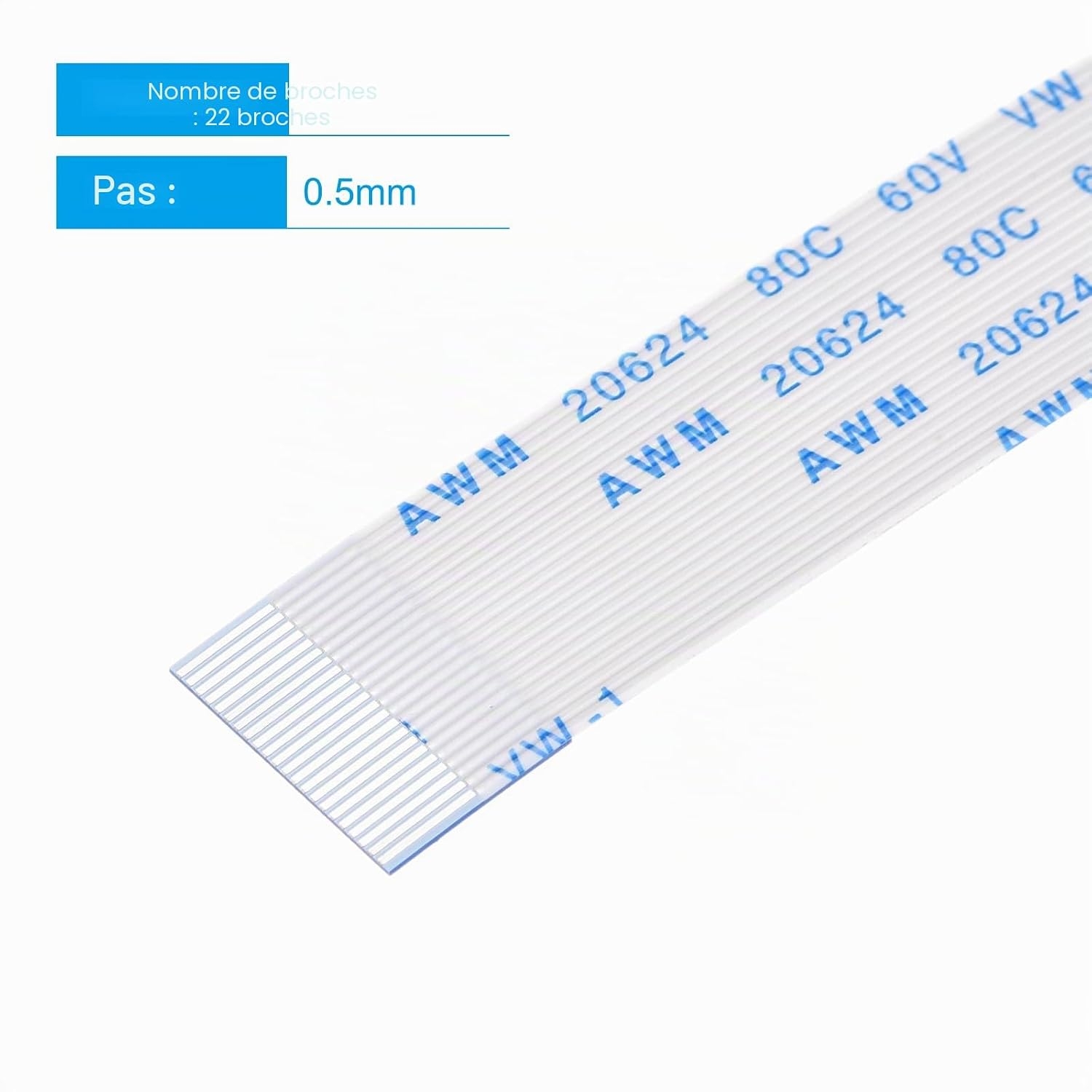

| تعداد پین | 22 پین |
| فاصله (Pitch) | 0.5 میلیمتر |
| نوع کانکتور (Layout) | Type A (همجهت) |
| جنس عایق | پلیاستر (PET) |
| رنگ کابل | سفید (به همراه نوار تقویتی آبی/آبی در انتها) |
| کاربردها | دوربین، LCD، بردهای آردوینو/رزبری، تجهیزات صوتی و تصویری |
بررسی بیشتر

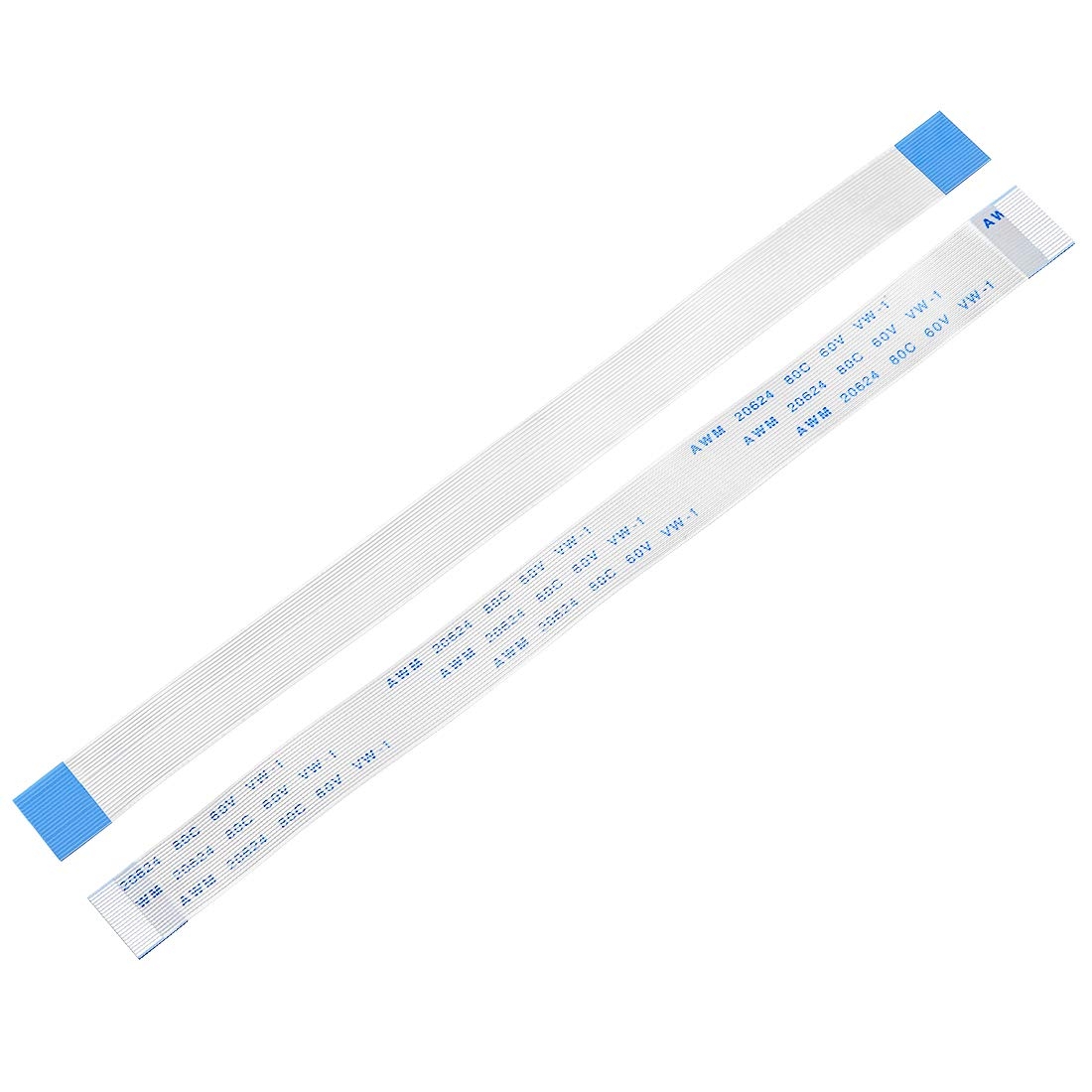

کابل فلت تخت انعطافپذیر (FFC) مدل 22 پین، گام 0.5 میلیمتر
کابلهای FFC (Flexible Flat Cable) به دلیل ضخامت کم و انعطافپذیری بالا، استانداردی غیرقابل جایگزین در طراحیهای مدرن الکترونیک هستند. این کابل با دارا بودن ۲۲ رشته رسانای مسی باکیفیت و گام (فاصله مرکز به مرکز پینها) 0.5 میلیمتر، برای برقراری ارتباط بین قطعاتی که نیاز به فضای بسیار کم و اتصالات تخت دارند (مانند اتصال پنلهای LCD، درایورهای نوری و بردهای کنترلی) طراحی شده است.
ویژگیهای کلیدی:
نوع A (همجهت): کنتاکتهای دو سر کابل در یک سمت قرار دارند که نصب آن را برای کانکتورهایی که در یک راستا هستند بسیار ساده میکند.
انعطافپذیری فوقالعاده: قابلیت خم شدن مکرر بدون افت کیفیت یا قطعی رشتههای داخلی.
پایداری در انتقال: استفاده از متریال با رسانایی بالا که نویز را به حداقل رسانده و دقت سیگنال را حفظ میکند.
نصب سریع: طراحی شده برای اتصال به کانکتورهای FPC/FFC استاندارد.
این کابل برای تعمیرکاران لوازم الکترونیک، طراحان نمونههای اولیه (Prototyping) و تولیدکنندگان تجهیزات دقیق صنعتی یک قطعه ضروری محسوب میشود.
این کابل فلت (FFC) با مشخصات ۲۲ پین، گام 0.5 میلیمتر و نوع A، یکی از قطعات کلیدی در دنیای بردهای امبدد (Embedded) و سیستمهای بینایی ماشین است.
۱. این کابل برای چه بردهای توسعهای استفاده میشود؟
این کابل عمدتاً برای بردهایی استفاده میشود که دارای رابط MIPI CSI (برای دوربین) یا MIPI DSI (برای نمایشگر) با کانکتور ۲۲ پین هستند. بردهای معروف شامل موارد زیر است:
رزبری پای 5 و سری Raspberry Pi Compute Module: مدلهایی مثل CM4 یا CM5 در بردهای توسعه (IO Board) خود از کانکتورهای ۲۲ پین برای اتصال دوربین و نمایشگر استفاده میکنند.
خانواده NVIDIA Jetson: بردهایی مثل Jetson Orin Nano و Jetson Xavier NX دارای کانکتورهای ۲۲ پین CSI هستند.
سایر بردهای صنعتی: بسیاری از بردهای کریر (Carrier Board) که برای بردهای ماژولار طراحی شدهاند، از استاندارد ۲۲ پین 0.5mm برای کاهش فضای اشغالی استفاده میکنند.
نکته درباره رزبری پای و اورنج پای:
رزبری پای استاندارد (مثل مدل 4 یا 5): رزبری پای ۵ از کانکتور ۲۲ پین استفاده میکند. اما مدلهای قدیمیتر (مثل Raspberry Pi 3 یا 4) معمولاً از کانکتورهای ۱۵ پین (با گام 1 میلیمتر) استفاده میکردند. بنابراین، برای اتصال دوربینهای قدیمی به برد جدید، به کابلهای تبدیل (۱۵ پین به ۲۲ پین) نیاز دارید.
اورنج پای (Orange Pi): بسیاری از مدلهای اورنج پای از کانکتورهای FPC برای دوربین استفاده میکنند، اما حتماً باید پیش از خرید، دیتاشیت برد خود را چک کنید؛ چرا که برخی مدلها ممکن است از کانکتورهای ۲۴ پین یا گامهای متفاوت استفاده کنند.
۲. برای چه دوربینهایی مناسب است؟
این کابل برای ماژولهای دوربین که از رابط MIPI CSI 22pin پشتیبانی میکنند، کاربرد دارد
نکات مهم هنگام خرید و استفاده:
نوع (A در مقابل B): شما کابل Type A دارید. این یعنی کنتاکتهای (بخشهای مسی) دو سر کابل در یک سمت قرار دارند. اگر کانکتورهای روی برد شما روبروی هم باشند و جهت پینها متفاوت باشد، ممکن است به کابل Type B نیاز داشته باشید. حتماً قبل از اتصال، جهت قرارگیری کابل را چک کنید تا از اتصال کوتاه جلوگیری شود.
تطبیق پینها: همیشه تعداد پین (۲۲) و گام (0.5mm) را با سوکت دوربین و سوکت برد خود مطابقت دهید.
تبدیلها: اگر قصد دارید دوربین قدیمی (۱۵ پین) را به برد جدید (۲۲ پین) وصل کنید، باید از کابلهای "تبدیل" استفاده کنید که در یک سمت ۱۵ پین و در سمت دیگر ۲۲ پین دارند.
