المان سرد کننده TEC1-12715
۱,۲۰۰,۰۰۰ تومان۱,۰۵۰,۰۰۰ تومان
ماژول TEC1-12715 یک پمپ حرارتی حالت جامد بر اساس اثر پلتیه (Peltier Effect) است که با عبور جریان الکتریکی مستقیم (DC)، یک طرف آن به شدت سرد و طرف دیگر آن گرم میشود. این ماژول با توان بالا و جریان ۱۵ آمپر، گزینهای عالی برای ساخت انواع یخچالهای مسافرتی، سیستمهای خنککننده قطعات الکترونیکی (CPU)، تجهیزات پزشکی و آزمایشگاهی است که نیاز به سرمایش سریع و دقیق دارند.
افزودن به سبد خرید
مشخصات محصول
| نوع قطعه | ماژول ترموالکتریک (پلتیر) / Thermoelectric Cooler |
|---|---|
| مدل | TEC1-12715 |
| ولتاژ نامی (کاری) | 12 ولت DC |
| حداکثر ولتاژ ورودی (Umax) | 15 تا 15.4 ولت DC |
| حداکثر جریان مصرفی Imax | 15 آمپر |
| حداکثر توان حرارتی پمپاژ QCmax | حدود 130 الی 160 وات (بسته به شرایط دمایی) |
| حداکثر اختلاف دمای دو طرفDeltaTmax | بیشتر از 68 تا 70 درجه سانتیگراد |
| ابعاد فیزیکی | 40x40x3.6 میلیمتر یا 50x50x3.8 میلیمتر (بسته به سازنده) |
| مقاومت داخلی | حدود 0.75 تا 0.80 اهم (در دمای 25 درجه سانتیگراد) |
| حداکثر دمای عملیاتی سطح گرم | 90+ درجه سانتیگراد |
| کاربردها | یخچالهای خودرویی، خنککننده CPU، تجهیزات پزشکی، دستگاههای آزمایشگاهی، سردکنندههای نوشیدنی |
بررسی بیشتر

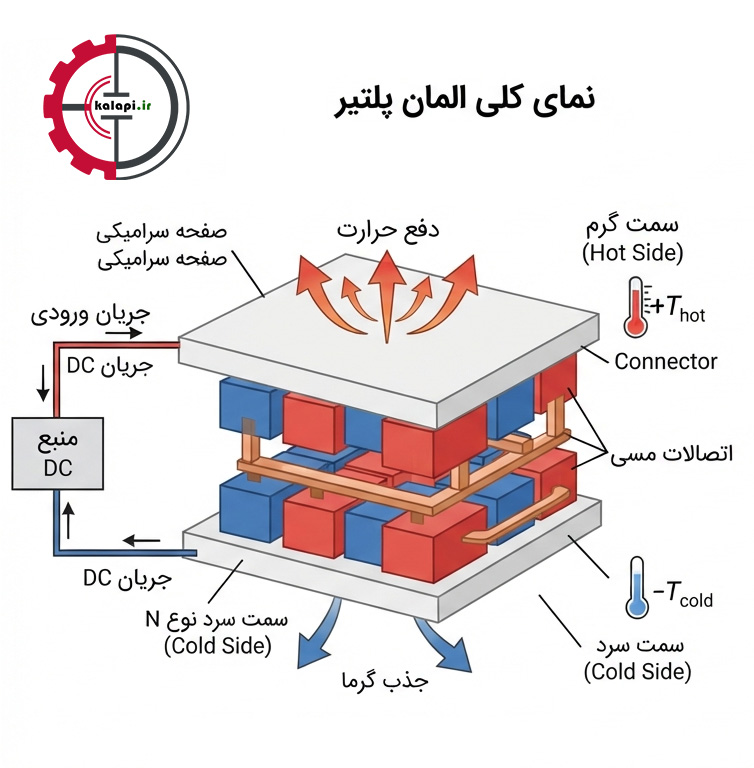

ماژول TEC1-12715 از ۱۲۷ جفت پیوند نیمههادی تشکیل شده است که در فضایی به ابعاد ۵۰ در ۵۰ میلیمتر قرار گرفتهاند. عبارت «127» نشاندهنده تعداد زوجپیوندها و «15» نشاندهنده حداکثر جریان مجاز برحسب آمپر است.

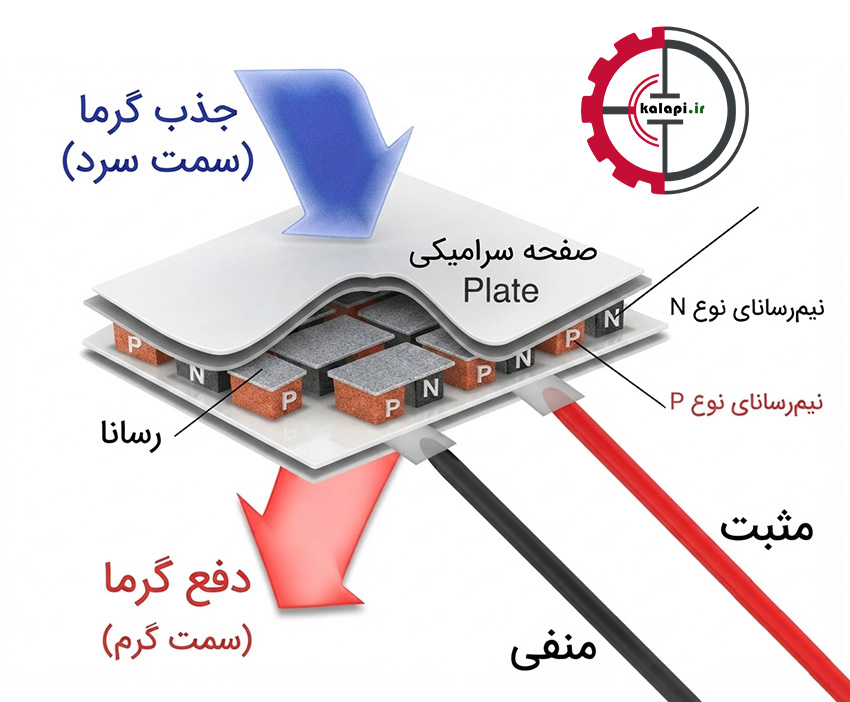

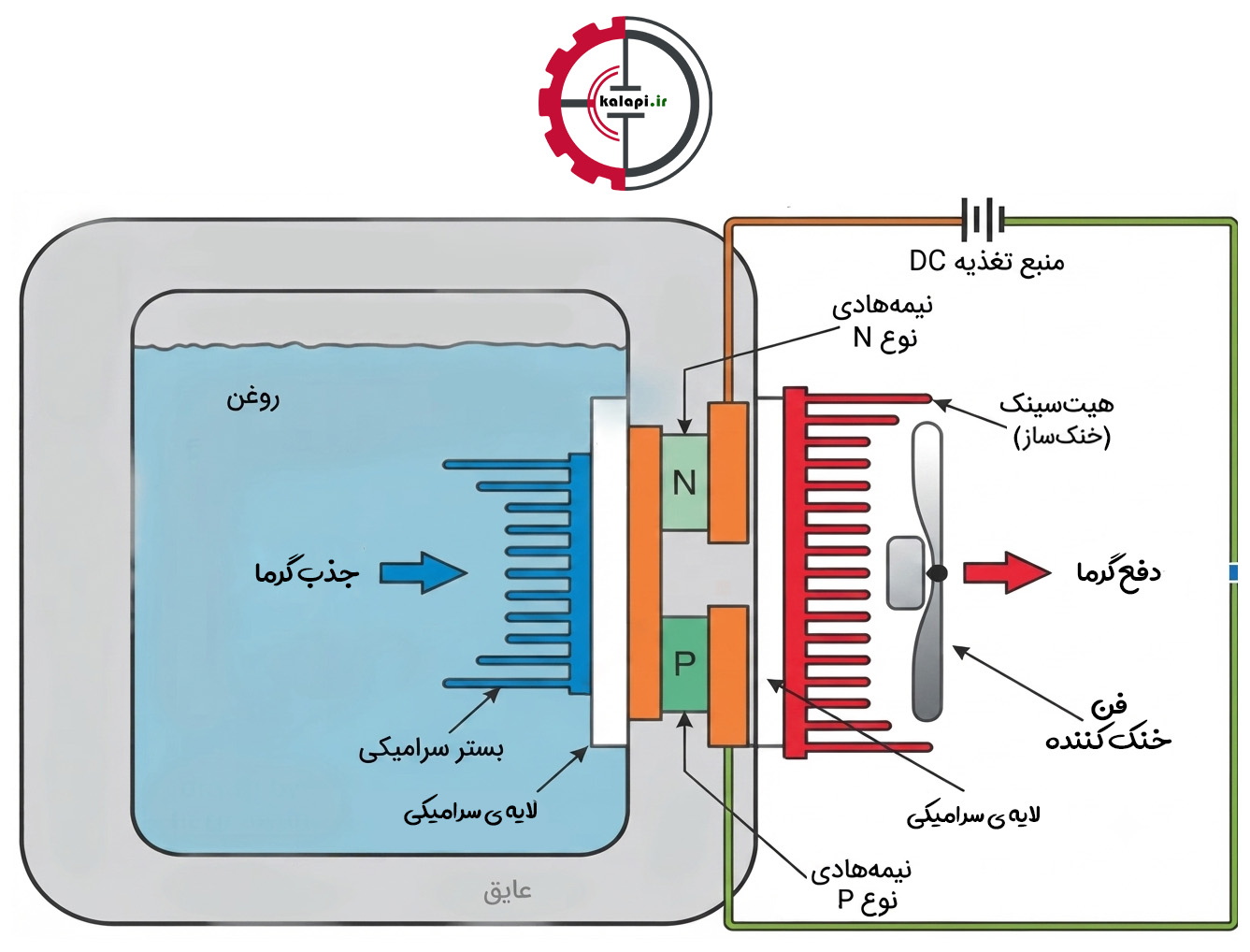

نحوه عملکرد: با برقراری جریان الکتریکی DC، انتقال حرارت از یک سمت (سرد) به سمت دیگر (گرم) صورت میگیرد. اگر قطبهای منبع تغذیه جابجا شوند، سمت سرد و گرم نیز با یکدیگر عوض میشوند.
نکات حیاتی در راهاندازی:
مدیریت حرارت (Critical): سمت گرم ماژول مقدار زیادی حرارت (شامل گرمای جذب شده از سمت سرد + تلفات توان مصرفی خود ماژول) تولید میکند. اگر این حرارت به سرعت دفع نشود، دمای داخلی ماژول به سرعت بالا رفته و در عرض چند ثانیه اتصال داخلی آن ذوب یا تخریب میشود. استفاده از هیتسینک آلومینیومی بزرگ، فن پرسرعت و خمیر سیلیکون مرغوب الزامی است.
منبع تغذیه: این ماژول به جریان بالایی (تا ۱۵ آمپر) نیاز دارد؛ بنابراین منبع تغذیه باید توانایی تأمین جریان واقعی و پایدار را داشته باشد (منابع تغذیه سوئیچینگ باکیفیت یا باتری مناسب).
اختلاف دما : حداکثر اختلاف دمای ایجاد شده بین دو سطح میتواند به حدود ۷۰ تا ۷۵ درجه سانتیگراد برسد، اما این مقدار کاملاً به میزان تبادل حرارت در سمت گرم بستگی دارد.

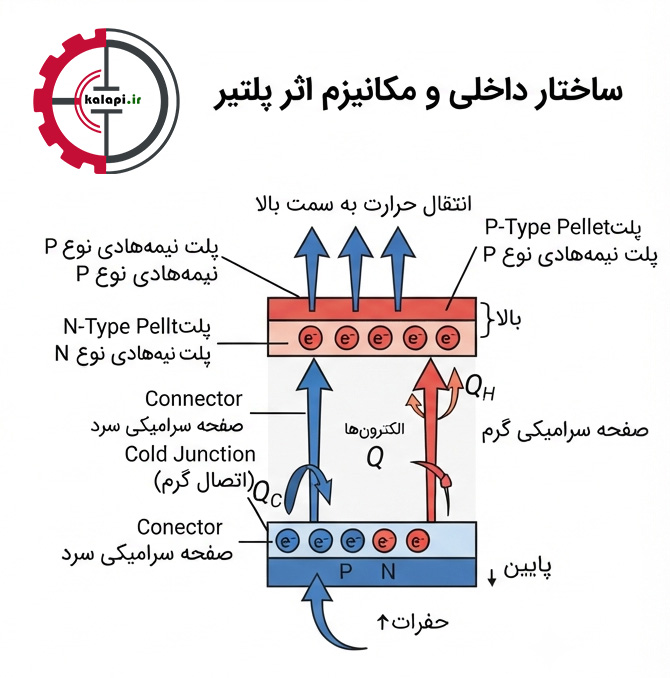

المانهای سردکننده که با نام المانهای ترموکوپل یا ترموکتور (TEC) یا پلتیر - Peltier شناخته میشوند بر اساس اثر پلتیر کار میکنند؛ یعنی با اعمال جریان برق، یک سمت آنها سرد و سمت دیگر بسیار گرم میشود.
این قطعات به دلیل ویژگیهای خاصی مثل نداشتن قطعات متحرک، عدم نیاز به گازهای مبرد و ابعاد کوچک، کاربردهای فراوانی در صنعت، پزشکی و لوازم خانگی دارند. مهمترین کاربردهای آنها عبارتند از:
۱. تجهیزات الکترونیکی و کامپیوتری

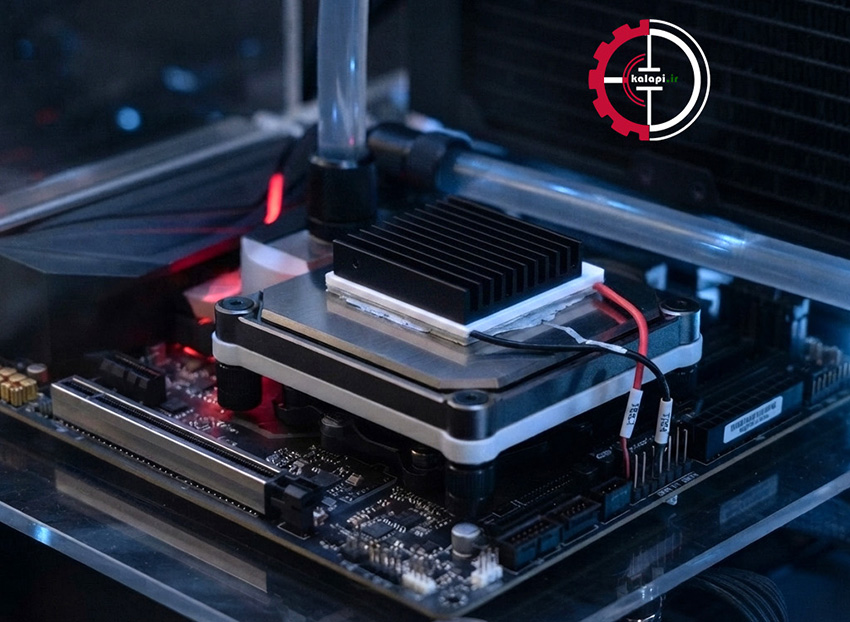

خنکسازی پردازندهها (CPU و GPU): در اورکلاکهای پیشرفته یا سیستمهای خاص برای دفع حرارت تراشههای قدرتمند استفاده میشوند.
لیزرهای پرقدرت: خنک کردن دیودهای لیزری و ماژولهای فیبر نوری که به شدت به تثبیت دما نیاز دارند.
تجهیزات مخابراتی: خنکسازی آمپلیفایرها و قطعات حساس مخابراتی در تجهیزات نظامی یا ایستگاههای دورافتاده.
۲. تجهیزات پزشکی و آزمایشگاهی
دستگاههای PCR و تجهیزات آزمایشگاهی ژنتیک: برای کنترل دقیق و سریع چرخه دمایی در آزمایشهای بیوشیمی.

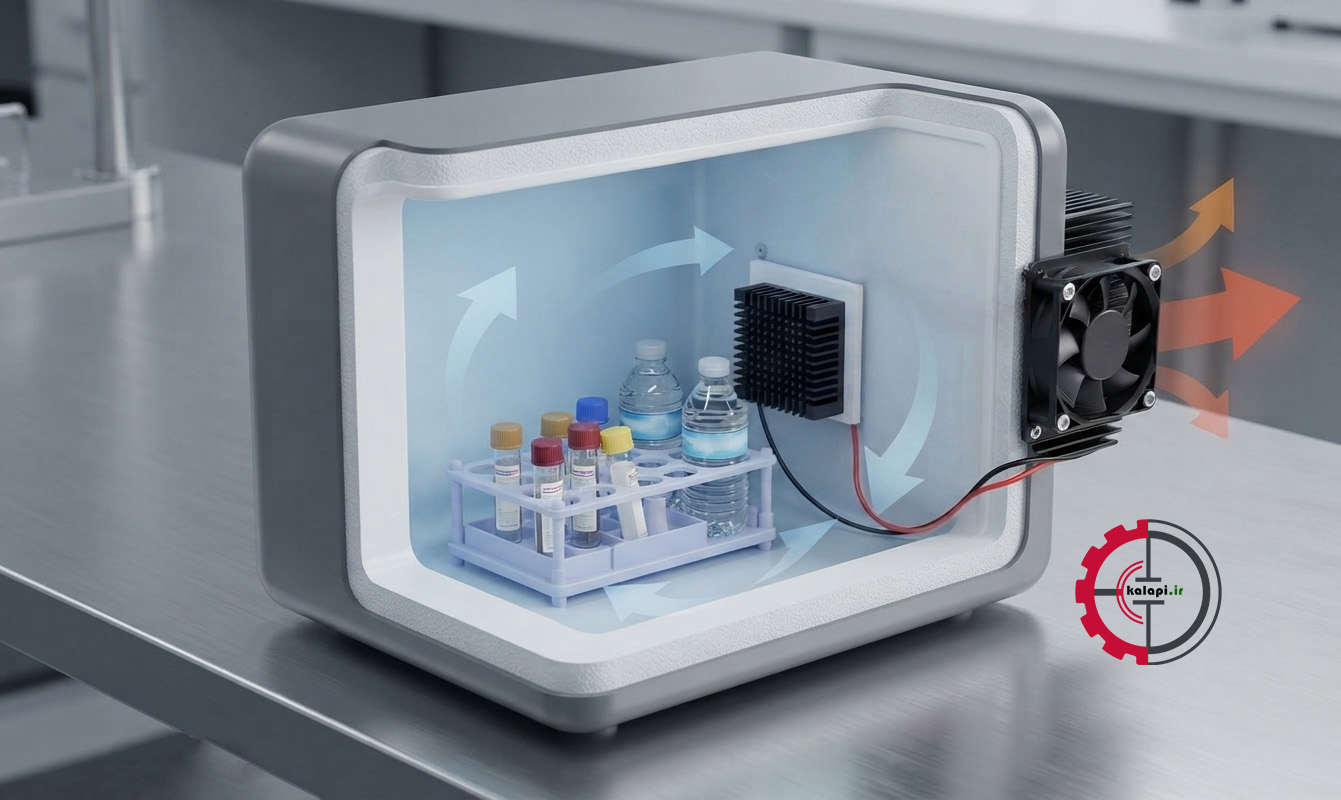

یخچالهای دارویی و خونرسانی: حملونقل واکسن، خون و داروهای خاص در دماهای پایین بدون نیاز به کمپرسورهای بزرگ.
دوربینهای حرارتی و سنسورهای اینفرارد (IR): خنک کردن سنسورهای حساس دوربینهای دید در شب و حرارتی برای کاهش نویز تصویر.
۳. لوازم خانگی و عمومی
سردکنها و گرمکنهای خودرویی: یخچالهای کوچک فندکی خودرو که هم قابلیت سرمایش و هم گرمایش دارند (با جابجایی قطبهای مثبت و منفی برق).
آبسردکنها و دستگاههای تصفیه آب: خنک کردن آب در ابعاد کوچک.
حمامهای اولتراسونیک و دستگاههای زیبایی: خنککنندههای پوستی برای کاهش درد و التهاب پس از لیزر یا پاکسازی.
نکته مهم: سمت گرم این المانها نیاز شدید به یک هیتسینک و فن قدرتمند (یا سیستم خنککننده آبی) دارد؛ در غیر این صورت، حرارت انباشته شده به سمت سرد منتقل شده و کل المان در عرض چند ثانیه میسوزد.
