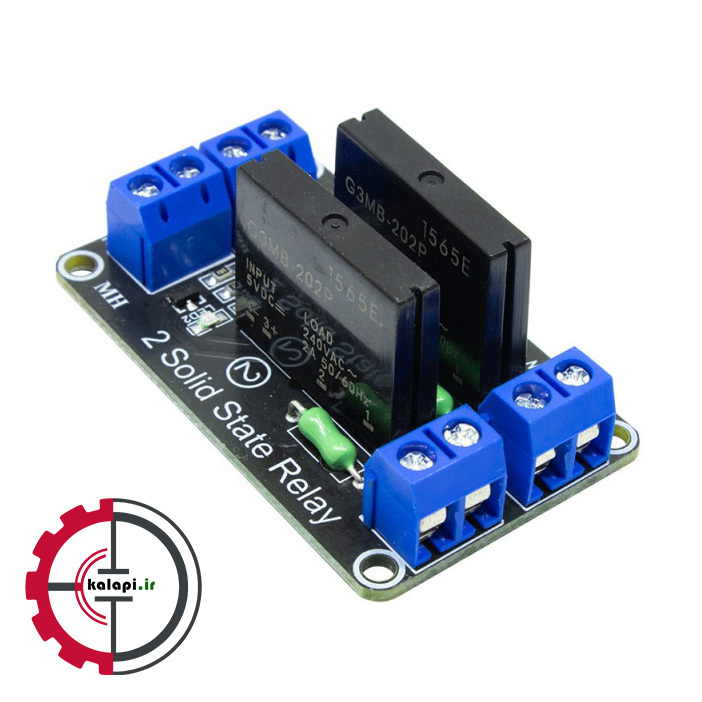

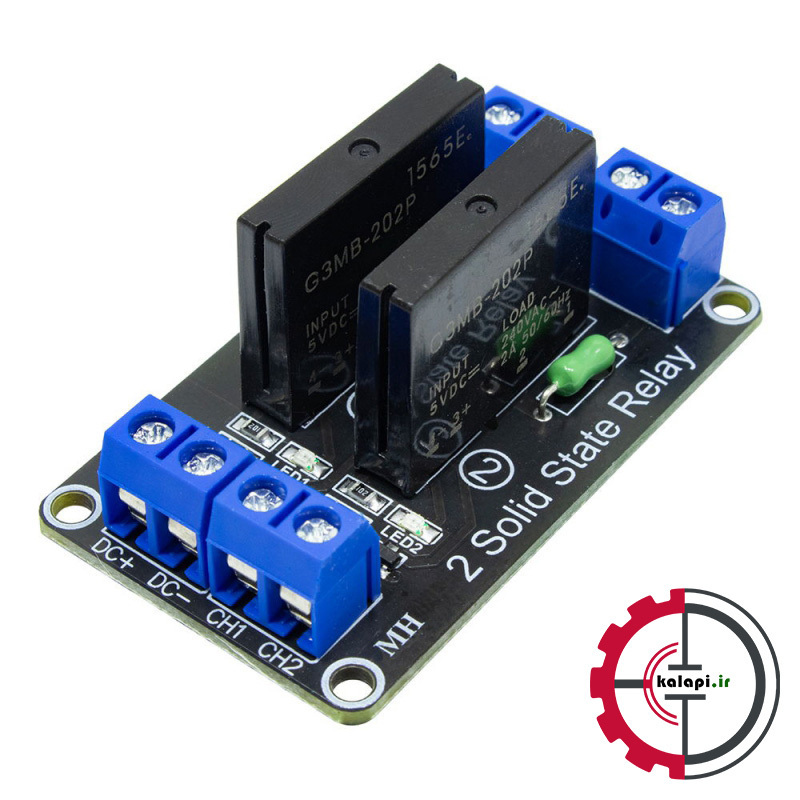

ماژول رله 5 ولت دو کاناله SSR حالت جامد
۱۸۹,۰۰۰ تومان۱۸۰,۰۰۰ تومان
ماژول رله SSR یا حالت جامد دو کاناله، یک کلید الکترونیکی با ولتاژ تحریک 5 ولت DC است که برای کنترل بارهای AC یا DC با ولتاژ بالا (تا 240 ولت AC و 100 ولت DC) به کار می‌رود. برخلاف رله‌های مکانیکی، این ماژول فاقد قطعات متحرک است، بنابراین عمر مفید بسیار بالایی دارد، کاملاً بی‌صدا کار می‌کند و سرعت سوئیچینگ بالایی دارد. این مدل با تحریک "پایین" فعال می‌شود، به این معنی که با اعمال ولتاژ صفر ولت یا سطح منطقی LOW به ورودی، رله وصل می‌شود. این ماژول انتخابی ایده‌آل برای پروژه‌های آردوینو، رزبری پای و سایر میکروکنترلرها است.
افزودن به سبد خرید

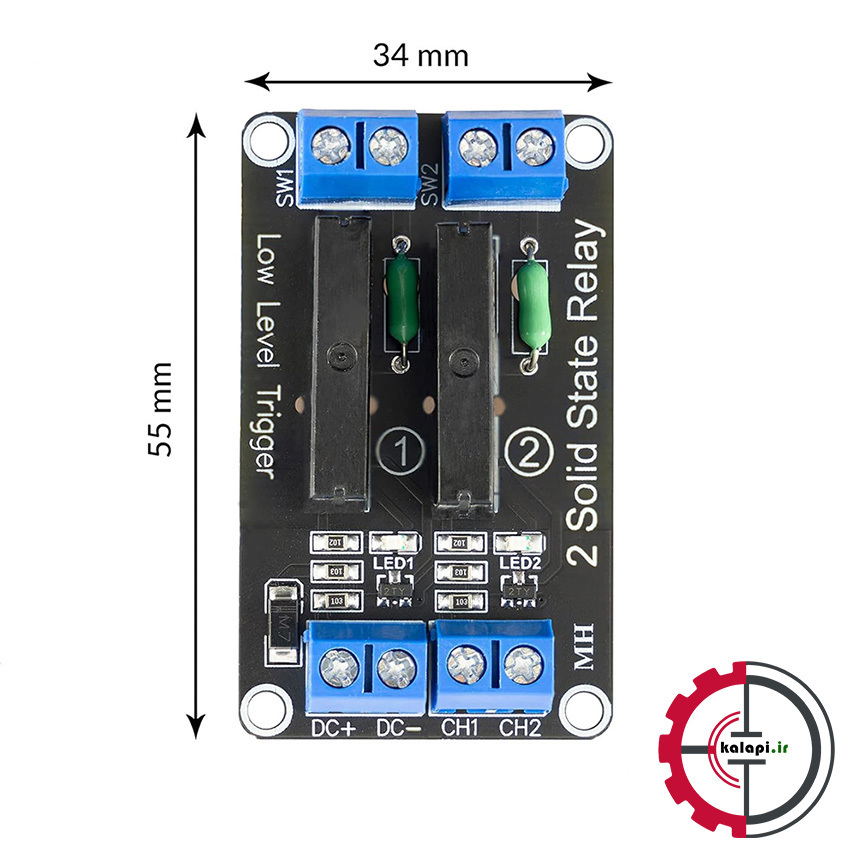

مشخصات محصول
| تعداد کانال‌ها | 2 کانال |
|---|---|
| ولتاژ تحریک | 5 ولت DC |
| نوع تحریک | تحریک با ولتاژ پایین (Low-level Trigger) |
| ولتاژ بار (Load Voltage) | 75 تا 240 ولت AC |
| حداکثر جریان بار (Load Current) | 2 آمپر |
| مدل تراشه | G3MB-202P |
| نشانگر LED | دارد (برای هر کانال) |
| کاربرد | کنترل موتور، لامپ، هیتر و... |
بررسی بیشتر
معرفی کامل
ماژول رله SSR دو کاناله، یک راه‌حل پیشرفته و قابل اطمینان برای جداسازی و کنترل مدارهای با ولتاژ بالا توسط مدارهای منطقی با ولتاژ پایین (مانند میکروکنترلرها) است. واژه SSR مخفف Solid State Relay به معنای "رله حالت جامد" است که در آن از نیمه‌هادی‌هایی مانند تریستور یا ترایاک برای سوئیچینگ استفاده می‌شود، نه از کنتاکت‌های فیزیکی. این ویژگی باعث حذف آرک الکتریکی، نویز الکترومغناطیسی (EMI) و فرسایش مکانیکی می‌شود که در رله‌های الکترومکانیکی رایج است.
این ماژول دارای دو کانال مجزا است که هر کدام می‌توانند به صورت مستقل کنترل شوند. ولتاژ تحریک هر کانال 5 ولت DC است که آن را مستقیماً با پورت‌های GPIO میکروکنترلرها سازگار می‌کند. ویژگی اصلی این مدل، تحریک پایین (Low-Level Trigger) است. این به این معنی است که برای فعال کردن رله و بستن مدار، باید ولتاژ ورودی آن را به سطح منطقی LOW (معمولاً 0 ولت یا نزدیک به آن) تغییر دهید. این نوع تحریک در پروژه‌هایی که خروجی میکروکنترلر به صورت پیش‌فرض در حالت HIGH قرار دارد، کاربرد فراوانی دارد و از روشن شدن ناخواسته دستگاه‌ها در لحظه راه‌اندازی جلوگیری می‌کند.
مزایای کلیدی:
عمر طولانی: به دلیل عدم وجود قطعات مکانیکی، عمر مفید این رله‌ها عملاً نامحدود است.
عملکرد بی‌صدا: برای کاربردهایی که به سکوت مطلق نیاز دارند، مانند اتوماسیون خانگی، بسیار مناسب است.
سرعت سوئیچینگ بالا: قادر به سوئیچینگ با سرعت بالا در مقایسه با رله‌های مکانیکی است.
بدون جرقه و نویز الکترومغناطیسی: ایمن برای استفاده در محیط‌های حساس به نویز.
سازگاری بالا: به راحتی با بردهای توسعه مانند آردوینو و رزبری پای قابل استفاده است.

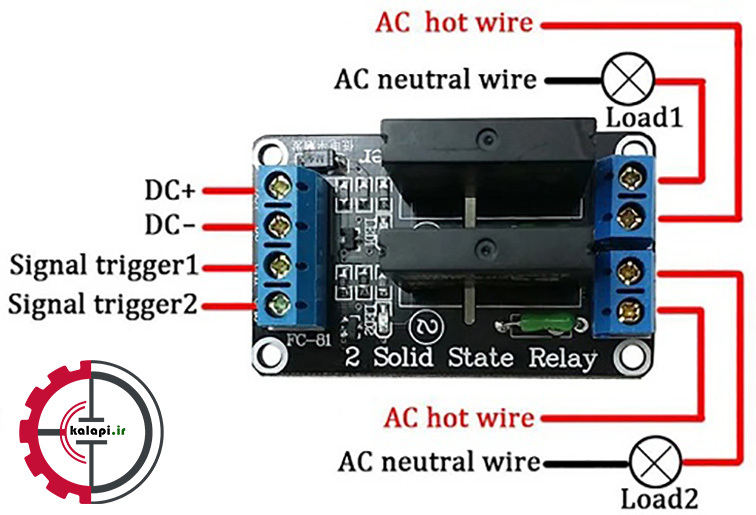

این ماژول برای کنترل بارهایی مانند لامپ‌ها، موتورها، هیترها و سایر دستگاه‌های الکتریکی در پروژه‌های اتوماسیون خانگی، کنترل صنعتی و رباتیک ایده‌آل است.
