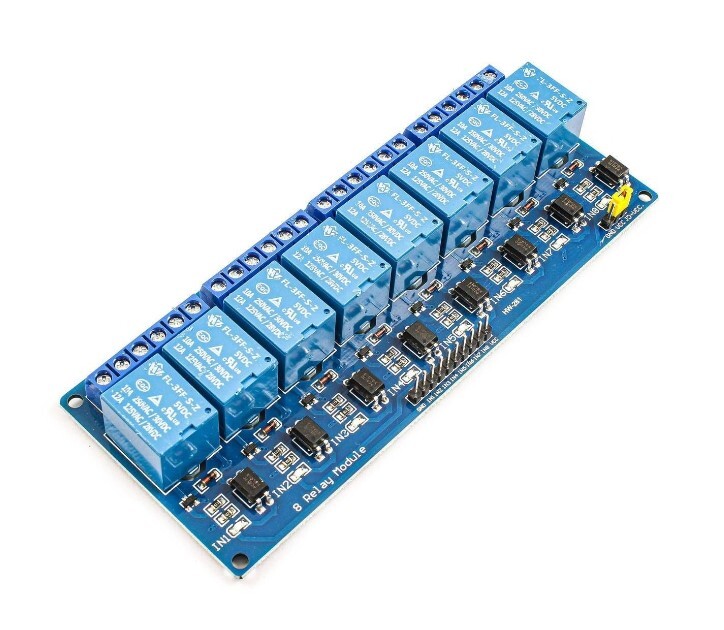

ماژول رله 5 ولت هشت کاناله
کنترل چندگانه با ماژول رله 5 ولت 8 کاناله
آیا به دنبال راهی برای کنترل چندین دستگاه الکتریکی به طور مستقل با استفاده از یک میکروکنترلر هستید؟ ماژول رله 5 ولت 8 کاناله راه حل ایده آل شماست! این ماژول قدرتمند و کارآمد به شما امکان میدهد تا به آسانی مدارهای مختلف را با سیگنالهای ولتاژ پایین کنترل کنید.
ویژگیهای کلیدی:
- 8 کانال مجزا: کنترل همزمان و مستقل هشت دستگاه مختلف
- ولتاژ کاری 5 ولت: سازگاری کامل با اکثر میکروکنترلرها مانند آردوینو، رزبری پای و غیره
- رلههای با کیفیت: عملکرد قابل اعتماد و طول عمر بالا
- نشانگر LED: نمایش وضعیت فعال بودن هر رله به صورت بصری
- اتصالات آسان: ترمینالهای پیچی برای اتصال سریع و مطمئن سیمها
- حفاظت اپتوکوپلر: ایزولاسیون الکتریکی بین مدار کنترل و مدار قدرت برای افزایش ایمنی
- کاربردهای متنوع: مناسب برای اتوماسیون خانگی، رباتیک، کنترل روشنایی، سیستمهای امنیتی و بسیاری پروژههای دیگر.
کاربردهای رایج:
- اتوماسیون خانگی: کنترل چراغها، فنها، دربها، سیستمهای آبیاری و سایر وسایل برقی.
- رباتیک: فعال و غیرفعال کردن موتورها، شیرها، بازوها و سایر اجزای ربات.
- کنترل صنعتی: مدیریت خطوط تولید، دستگاههای CNC و تجهیزات صنعتی.
- پروژههای DIY: ساخت سیستمهای هوشمند، دزدگیرها و کنترل کنندههای سفارشی
چرا ماژول رله 5 ولت 8 کاناله را انتخاب کنید؟
این ماژول با ارائه 8 کانال کنترل مجزا در یک برد جمع و جور، انعطافپذیری بالایی را برای پروژههای شما فراهم میکند. استفاده آسان، قیمت مناسب و قابلیت اطمینان بالا، آن را به گزینهای محبوب در بین علاقهمندان به الکترونیک، دانشجویان و مهندسان تبدیل کرده است.
پایههای بخش کنترل (ورودی):
- IN1-IN8: ورودیهای فعالساز رله (اعمال 5 ولت برای فعال شدن)
- GND: زمین مشترک
- VCC: تغذیه 5 ولت برای بخش کنترل
پایههای بخش قدرت (خروجی رله برای هر کانال):
- COM: ترمینال مشترک
- NC: اتصال نرمال بسته (در حالت غیرفعال به COM وصل است)
- NO: اتصال نرمال باز (در حالت غیرفعال از COM جدا است)
مشخصات محصول
تعداد کانالها | 8 کانال |
---|---|
ولتاژ کاری | 5 ولت DC |
ظرفیت بار | 10 آمپر در 250VAC یا 30VDC |
بلوک ترمینال | بلوک ترمینال پیچی برای اتصال آسان به مدارهای خارجی |
نشانگر LED | هشت عدد برای وضعیت هر یک از رله ها |
