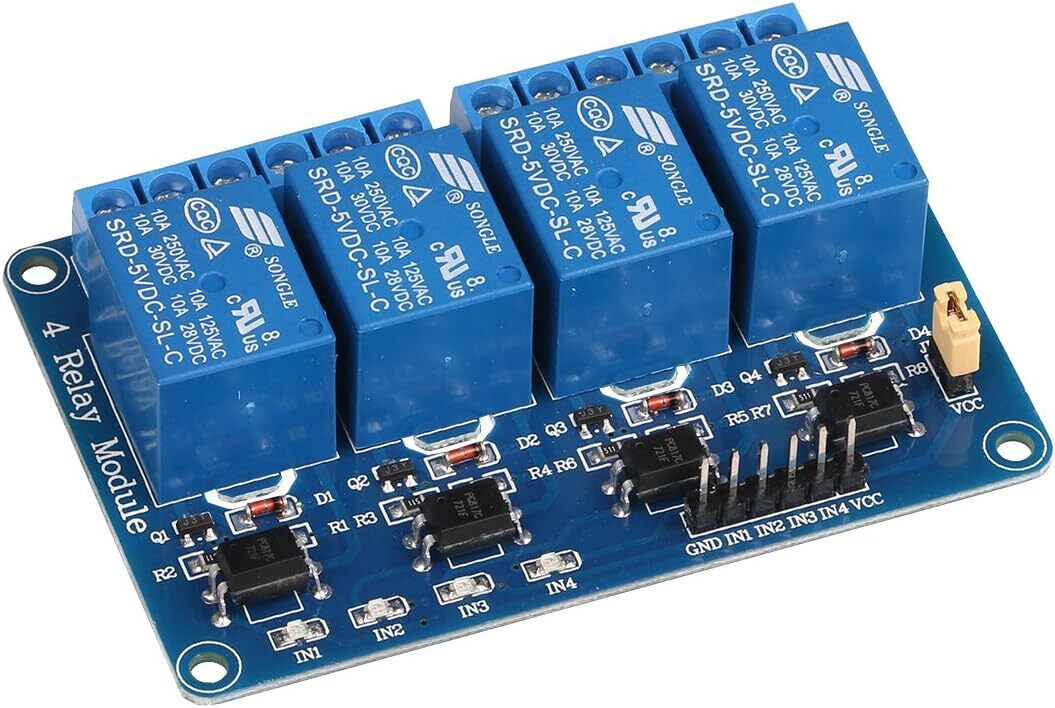

ماژول رله 5 ولت چهار کاناله
ماژول رله چهار کاناله، یک سوئیچ الکترونیکی چندمنظوره است که به منظور کنترل مدارهای با ولتاژ و جریان بالا از طریق میکروکنترلرهای ولتاژ پایین یا سایر دستگاههای کنترلی طراحی شده است. این ماژول با ولتاژ 5 ولت DC عمل میکند.
ویژگی کلیدی این ماژول، تحریک سطح پایین (Active LOW) آن است؛ به این ترتیب که با اعمال یک سیگنال ورودی در سطح پایین (معمولاً 0 ولت یا زمین)، رله فعال میگردد. سازگاری گسترده این ماژول با انواع میکروکنترلرها و دستگاههای کنترلی، آن را به انتخابی مناسب برای پروژههای متنوع الکترونیکی و کاربردهای اتوماسیون تبدیل کرده است. هر کانال این ماژول قادر به تحمل بار تا 10 آمپر در ولتاژ 250 ولت AC یا 30 ولت DC میباشد و برای کنترل تجهیزاتی نظیر چراغها، فنها، موتورها، سلنوئیدها و سایر وسایل الکتریکی کاربرد دارد.
این ماژول به منظور تسهیل اتصال به مدارهای خارجی، از یک بلوک ترمینال پیچی بهره میبرد. همچنین، برای نمایش وضعیت فعالسازی هر رله، یک LED در نظر گرفته شده است. وجود اپتوکوپلر در ساختار این ماژول، یک ایزولاسیون الکتریکی مؤثر بین بخش ورودی (کنترل) و خروجی (قدرت) فراهم میسازد. ماژولهای رله چهار کاناله عموماً در سیستمهای اتوماسیون خانگی، رباتیک، سامانههای امنیتی و سایر کاربردهایی که نیازمند کنترل از راه دور یا خودکار دستگاههای الکتریکی هستند، مورد استفاده قرار میگیرند.
نکته مهم، قابلیت تغذیه ماژول با ولتاژ 5 ولت و در عین حال، امکان عملکرد پایه فرمان (IN) با ولتاژ 3.3 ولت است که انعطافپذیری بیشتری را در طراحی مدار ایجاد میکند.
پایههای ماژول رله 5 ولت چهار کاناله:
ورودیها:
- VCC: منبع تغذیه مثبت (همسطح با ولتاژ تغذیه رله - معمولاً 5 ولت)
- GND: اتصال منفی منبع تغذیه (زمین)
- IN1: سیگنال تحریک (کنترل) برای رله کانال 1
- IN2: سیگنال تحریک (کنترل) برای رله کانال 2
- IN3: سیگنال تحریک (کنترل) برای رله کانال 3
- IN4: سیگنال تحریک (کنترل) برای رله کانال 4
خروجیهای رله (برای هر کانال):
- NO (Normally Open): پایه نرمالی باز رله. در حالت غیرفعال، هیچ اتصالی با پایه COM ندارد. با فعال شدن رله، به COM متصل میشود.
- COM (Common): پایه مشترک رله.
- NC (Normally Closed): پایه نرمالی بسته رله. در حالت غیرفعال، به پایه COM متصل است. با فعال شدن رله، اتصال آن با COM قطع میشود.
هشدار:
هنگام کار با مدارهای ولتاژ بالا، همواره احتیاطات لازم را رعایت کرده و از روشهای جداسازی و حفاظت مناسب برای جلوگیری از خطرات برق استفاده نمایید. قبل از اتصال برق به ماژول رله، از صحت کامل سیمکشی و اتصالات اطمینان حاصل کنید.
مشخصات محصول
تعداد کانالها | 4 کانال |
---|---|
ولتاژ کاری | 5 ولت DC |
جریان تحریک | 3 ~ 5 میلیآمپر |
ولتاژ تحریک سطح پایین | 0 ~ 1.5 ولت |
ظرفیت بار | 10 آمپر در 250VAC یا 30VDC |
بلوک ترمینال | بلوک ترمینال پیچی برای اتصال آسان به مدارهای خارجی |
نشانگر LED | چهار عدد برای وضعیت هر یک از رله ها |
