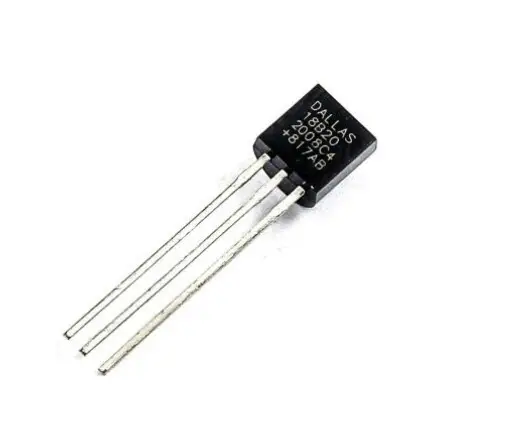

سنسور DS18B20 یک سنسور دمای دیجیتال با دقت بالا است که به‌صورت تک سیم کار می‌کند و می‌تواند دما را در بازه‌ی -55 تا +125 درجه سانتی‌گراد اندازه‌گیری کند.

خروجی این سنسور دیجیتال است و به راحتی تنها با یک مقاومت 4.7 کیلو می توان آن را به آردينو متصل کرد. ارتباط اين سنسور با آردوينو از طريق پروتكل 1 سيمه (1wire) برقرار ميشود و هر سنسور دارای کد شناسه 64 بیتی است. بنابراين ميتوان چندين سنسور را تنها از طريق 1 سيم مشترك به آردوينو متصل كرد.

این سنسور برای اندازه‌گیری دما در پروژه‌های مختلف، از جمله آردوینو، رزبری‌پای و سایر میکروکنترلرها مناسب است.

مشخصات فنی سنسور دماسنج دیجیتال DS18B20

• ولتاژ تغذیه: 3 تا 5.5 ولت
• خروجی: دیجیتال
• پروتکل ارتباطی: 1-Wire
• دقت اندازه‌گیری: 9 تا 12 بیت (قابل تنظیم توسط کاربر)
• محدوده دما: 55- تا 125+ درجه سانتی‌گراد
• دقت: ±0.5 درجه سانتی‌گراد در محدوده 10- تا 85+ درجه سانتی‌گراد
• زمان تبدیل: حداکثر 750 میلی‌ثانیه
• تعداد پایه‌ها: 3 پایه (VDD، GND، DATA)
• ویژگی‌ها: شناسه 64 بیتی منحصر‌به‌فرد، قابلیت اتصال چندین سنسور در یک خط

نحوه استفاده از سنسور دماسنج دیجیتال DS18B20

اتصال این سنسور به آردوینو بسیار ساده است و تنها نیاز به یک مقاومت 4.7 کیلو اهم دارد. پایه‌ی اول به زمین، پایه‌ی دوم به خروجی و پایه‌ی سوم به مثبت منبع تغذیه وصل می‌شود. با پروتکل 1Wire می‌توان چندین سنسور را از طریق یک سیم مشترک به آردوینو متصل کرد.

کاربردهای سنسور سنسور دماسنج دیجیتال DS18B20

• کنترل های محیطی HVAC
• سیستم های نظارت بر دمای داخل ساختمان ها
• تجهیزات یا ماشین آلات و سیستم های نظارت و کنترل فرآیند.
