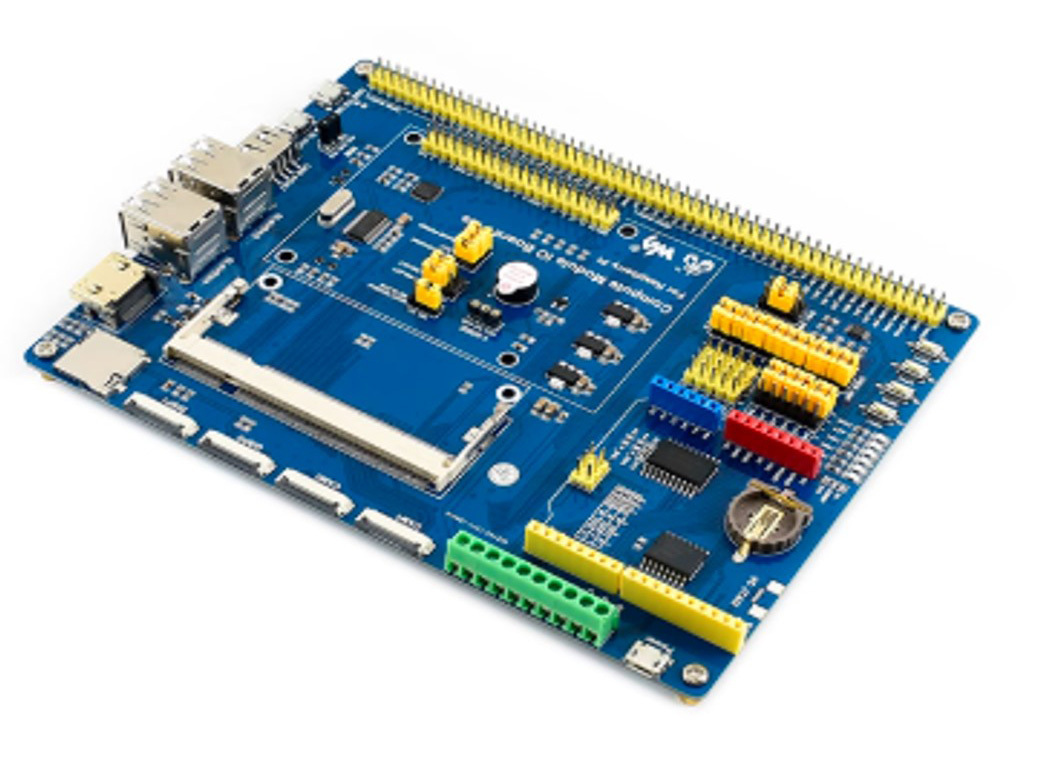

Compute Module IO Board Plus یک برد توسعه است که میتوانید یک Compute Module رزبری پای را روی آن قرار دهید و از منابع Pi به شکلی انعطافپذیرتر استفاده کنید. این برد با Compute Module IO Board V3 از بنیاد Raspberry Pi و همچنین قطعات پرکاربرد مختلف سازگار است.
ویژگیهای Compute Module IO Board Plus
- سازگار با Compute Module IO Board V3 از بنیاد Raspberry Pi
- هدر Raspberry Pi GPIO، برای اتصال انواع Raspberry Pi HAT
- اتصال Arduino، همچنین از شیلدهای Arduino پشتیبانی میکند
- رابط 1-WIRE، برای اتصال دستگاههای تکباس مانند DS18B20
- 4 کلید و 4 LED و 1 بازر (Buzzer)، برای تست ورودی/خروجی
- هاب USB داخلی (Onboard USB HUB)، امکان اتصال دستگاههای USB بیشتر را فراهم میکند
- گیرنده مادون قرمز (IR receiver)، کنترل از راه دور مادون قرمز در دسترس است
- مبدل USB به UART داخلی (Onboard USB TO UART)، برای اشکالزدایی سریال
- رابط سنسور
- مبدل آنالوگ به دیجیتال (ADC) 10 بیتی، 38KSPS، 11 کانال (6 کانال برای رابط Arduino، 5 کانال برای سنسورها)
- مبدل دیجیتال به آنالوگ (DAC) 16 بیتی، 2 کانال
- ساعت زمان واقعی (RTC) داخلی، یکی از رایجترین و مفیدترین قابلیتها.
افزودن به سبد خرید
بررسی بیشتر
ابعاد محصول

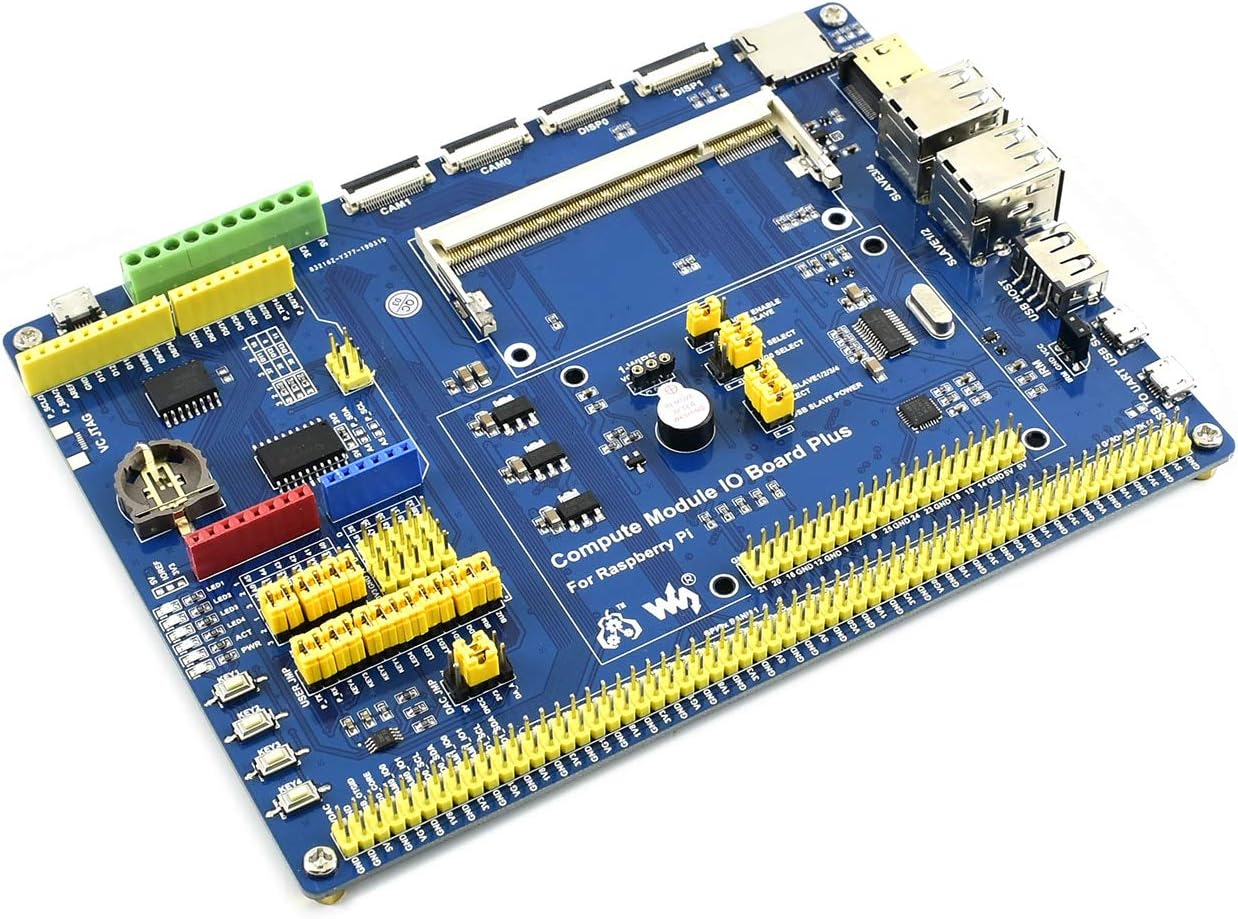

چه چیزهایی روی برد ورودی/خروجی ماژول محاسباتی پلاس وجود دارد

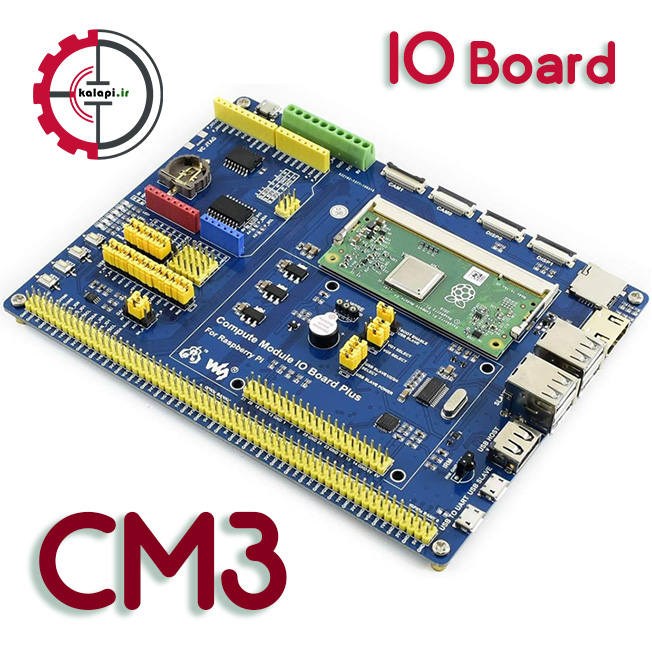

Compute Module interface: for connecting Compute Module (CM4S / CM3 / CM3L / CM3+ / CM3+L)
Compute Module GPIO header: breakout all the Compute Module pins
Raspberry Pi GPIO header: for connecting Raspberry Pi HATs
CSI interface: camera ports, for connecting Raspberry Pi Camera

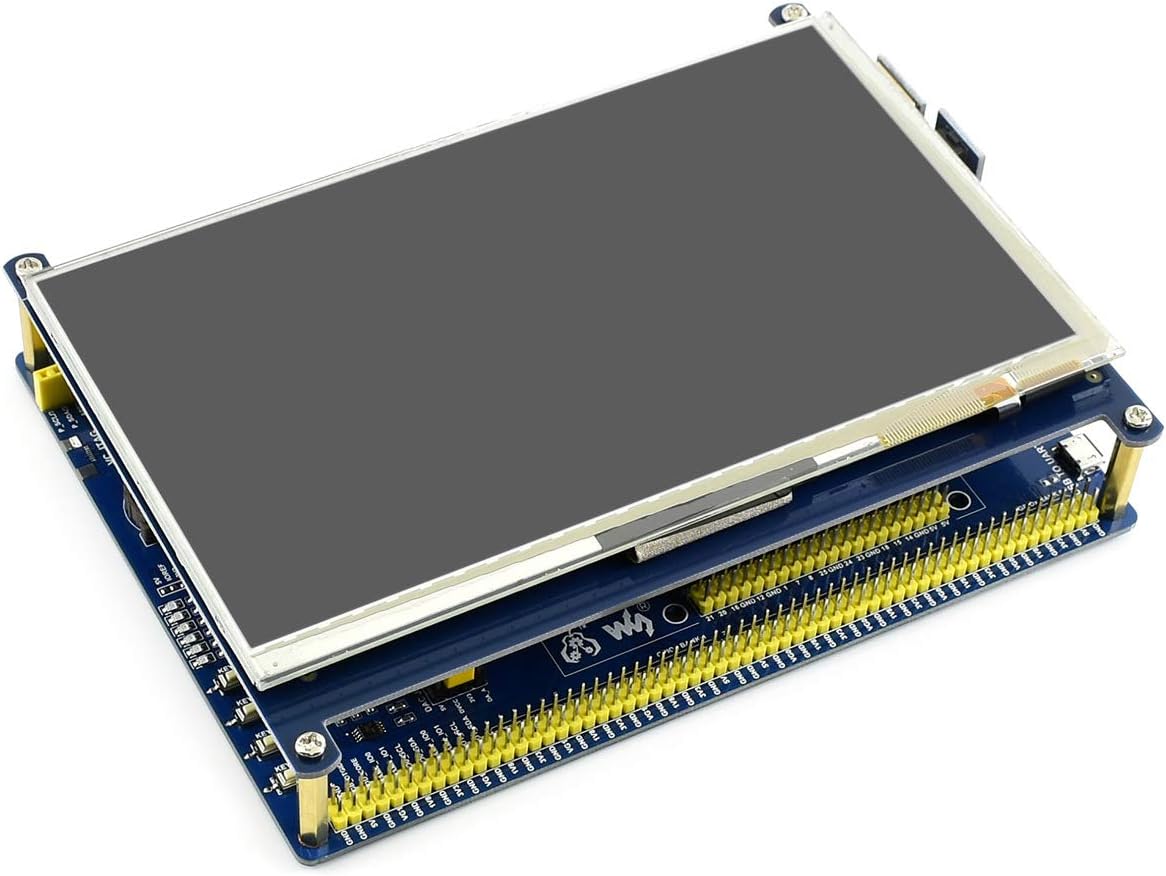

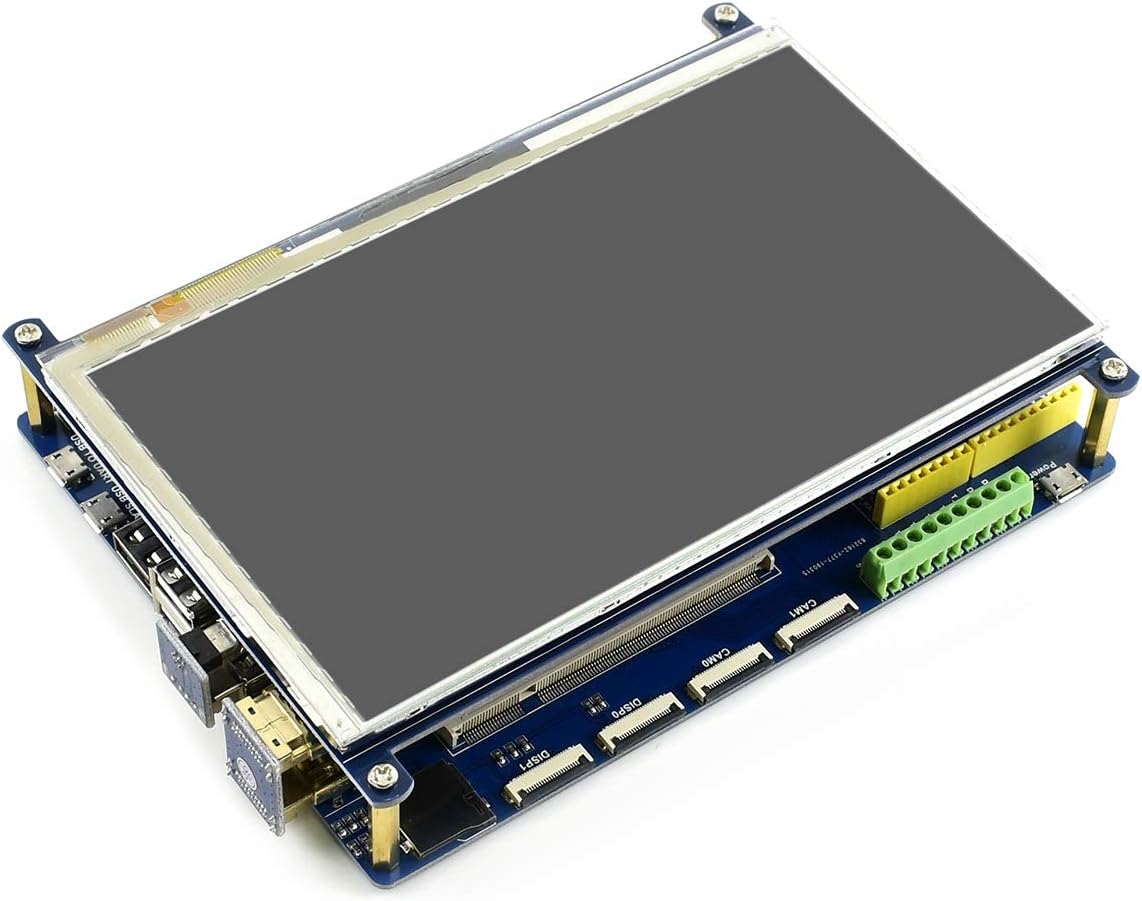

DSI interface: display ports, for connecting Raspberry Pi LCD
HDMI port
USB ports: for connecting USB devices
USB SLAVE interface: allows you to burn system image in to Compute Module
USB TO UART interface: for serial debugging
Arduino header: for connecting Arduino shields
AD/DA input/output screw terminals
1-WIRE interface: for connecting single-bus devices like DS18B20
Sensor interface
Power port: 5V 2.5A
FE1.1S: USB HUB chip
12MHz crystal
CP2102: USB TO UART converter
Micro SD card slot: insert a Micro SD card with pre-burnt system, to start up Compute Module 4S/3/3+ Lite variant
TLC1543: AD converter
DAC8552: 16-bit DAC, 2-ch
DS3231: high-precision RTC chip, I2C interface
RTC battery holder: supports CR1220 batteries
Voltage regulator: 3.3V / 2.5V / 1.8V
LFN0038K: IR receiver
Buzzer
Power indicator
ACT indicator: indicating the Micro SD card status
User LEDs
User Keys
BOOT selection
EN: enable the PC to access SD card/eMMC through USB SLAVE
DIS: the Compute Module will boot from SD card/eMMC
VGx power selection: config the I/O level
USB HUB enable jumper: HUB enable and USB SLAVE power selection
ADC/DAC configuration: config the power supply and reference voltage of ADC/DAC
Peripheral configuration: config the control pins of UART, user keys, user LEDs, 1-WIRE interface, IR receiver, and buzzer
Arduino AD selection
connect 1 and 2: Arduino A0-A5 as digital control pin
connect 2 and 3: Arduino A0-A5 as AD input
