نمایشگر لمسی 3.5 اینچ مخصوص رزبری پای
معرفی :

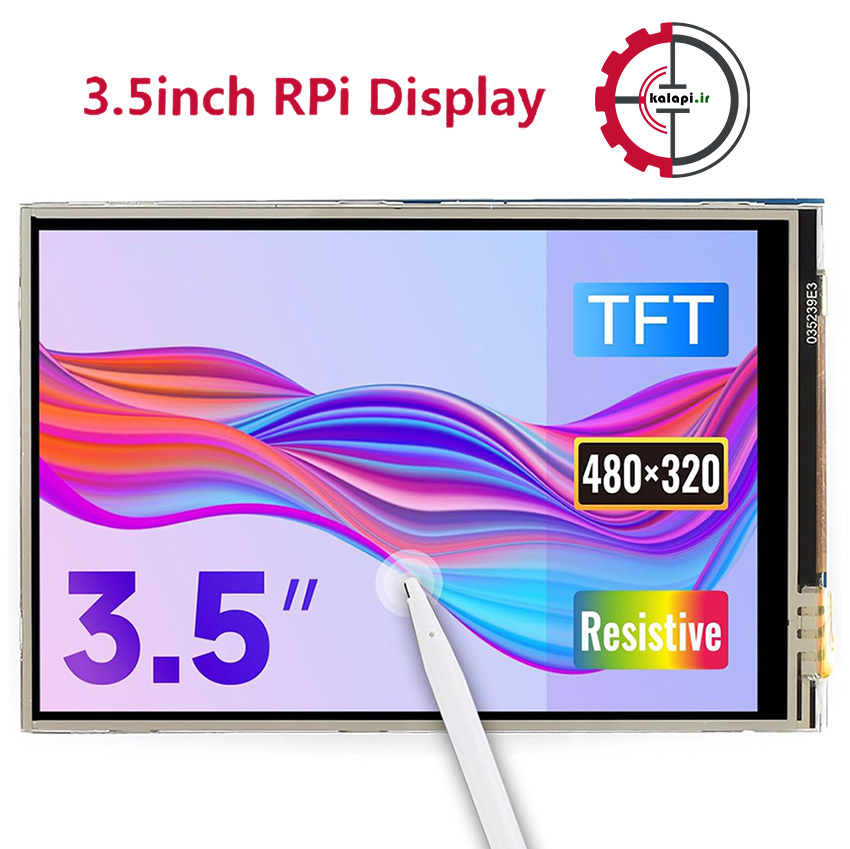

صفحه نمایش لمسی مقاومتی 3.5 اینچی رنگی با رزولوشن 320×480 و فناوری TFT از Raspberry Pi پشتیبانی می کند .
این نمایشگر لمسی مناسب برای انواع رزبری پای (رزبری پای 2، 3، 4 و 5 می باشد که دارای پین هدر مادگی استاندارد برای اتصال به پین های GPIO در برد Raspberry Pi است. بنابراین اتصال آن به بردهای رزبری پای آسان است. ابعاد این صفحه نمایش با ابعاد برد های رزبری مطابقت دارد.
صفحه نمایش تخت LCD با استفاده از لمس مقاومتی کنترل می شود. این بدان معناست که کاربر می تواند از ابزارهای مختلفی برای کنترل نمایشگر مانند انگشت، قلم یا هر شی دیگری استفاده کند.
یکی از کاربری های این صفحه نمایش ایجاد یک دستگاه IoT (اینترنت اشیا) و همگام سازی آن با اتوماسیون خانگی است.
این ال سی دی دارای گواهینامه CE، RoHS می باشد
مشخصات محصول
ابعاد صفحه نمایشگر | 3.5 اینچ |
---|---|
فناوری | TFT |
رزولوشن | 480 × 320 پیکسل |
رابط تصویر | GPIO |
قابلیت تاچ (لمس) | دارد |
نوع تاچ | مقاومتی |
منبع تغذیه | 0.13A 5V - نیاز به منبع تغذیه جداگانه ندارد و از طریق GPIO تامین می کند |
رابط خروجی تاچ | GPIO |
بررسی محصول
محتوای بسته
- نمایشگر 3.5 اینچ
- قلم
مراحل راه اندازی:
ابتدا نمایشگر را به رزبری پای متصل کنید (مطابق تصویر پین های نمایشگر را به پین های مربوط به خودش در برد رزبری پای وصل کنید )
با روشن کردن نمایشگر متوجه خواهید شد که ابتدا فقط یک صفحه سفید روشن می شود و برای نمایش محیط سیستم عامل دو روش وجود دارد
1- نصب درایور نمایشگر برروی سیستم عامل رزبری
2-استفاده از ایمیچ سیستم عاملی که درایور از قبل رویش نصب شده
در روش یکم همچنان که نمایشگر 3.5 اینچ به رزبری پای متصل است رزبری پای را با HDMI به یک مانیتور و نیز به اینترنت وصل کنید (با لن یا از طریق وای فای) سپس دستورات زیر را در ترمینال commands رزبری تایپ نمایید (و یا کپی و پیست) :
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD35-show
پس از اجرای فرمان سیستم ریبوت می شود و از نمایشگر 3.5 اینچ می توانید استفاده کنید.
بازگشت به مانیتور (در صورت نیاز)
اما اکنون نمایشگر روی مانیتور قابل مشاهده نخواهد بود و فقط برای Raspberry Pi LCD قابل مشاهده است. اگر می خواهید به مانیتور برگردید، ترمینال را باز کنید و دستورات را تایپ کنید تا برگردید.
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD-hdmi
برای استفاده از روش دوم ایمیج رزبری را از اینجا دانلود کرده و روی کارت میکرواس دی رایت نمایید
