ماژول CM4 رزبری پای رم 4 مدل Raspberry Pi Compute Module CM4104032
کد محصول: 1019-ras-cm4-4gr
اتمام موجودی

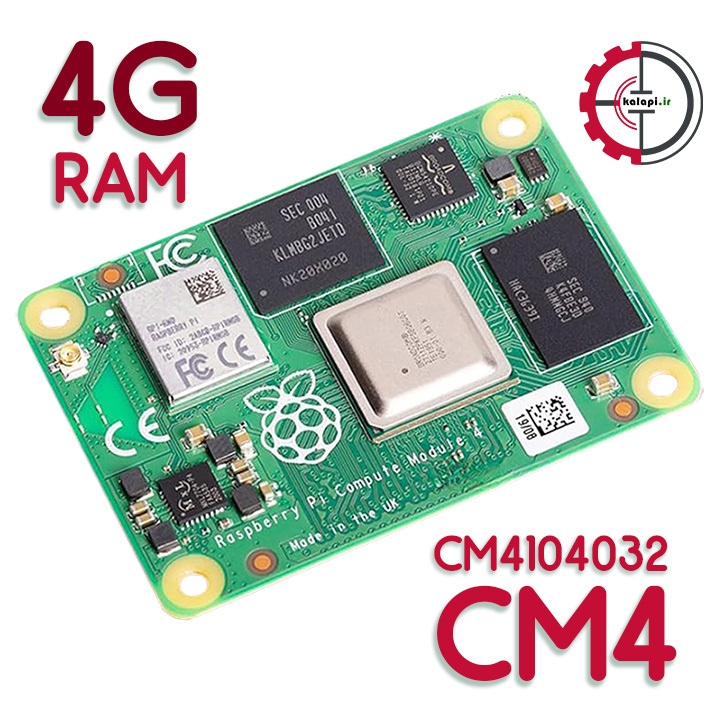

معرفی مختصر: ماژول CM4 رزبری پای (CM4104032)
ماژول CM4104032 یک سیستم روی ماژول (SoM) رزبری پای ۴ با قدرت بالا و ابعاد فشرده (۴۰×۵۵ میلی‌متر) است. این ماژول مجهز به پردازنده چهار هسته‌ای Broadcom BCM2711 با فرکانس ۱.۵ گیگاهرتز، ۴ گیگابایت حافظه رم LPDDR4 و ۳۲ گیگابایت حافظه ذخیره‌سازی eMMC است.

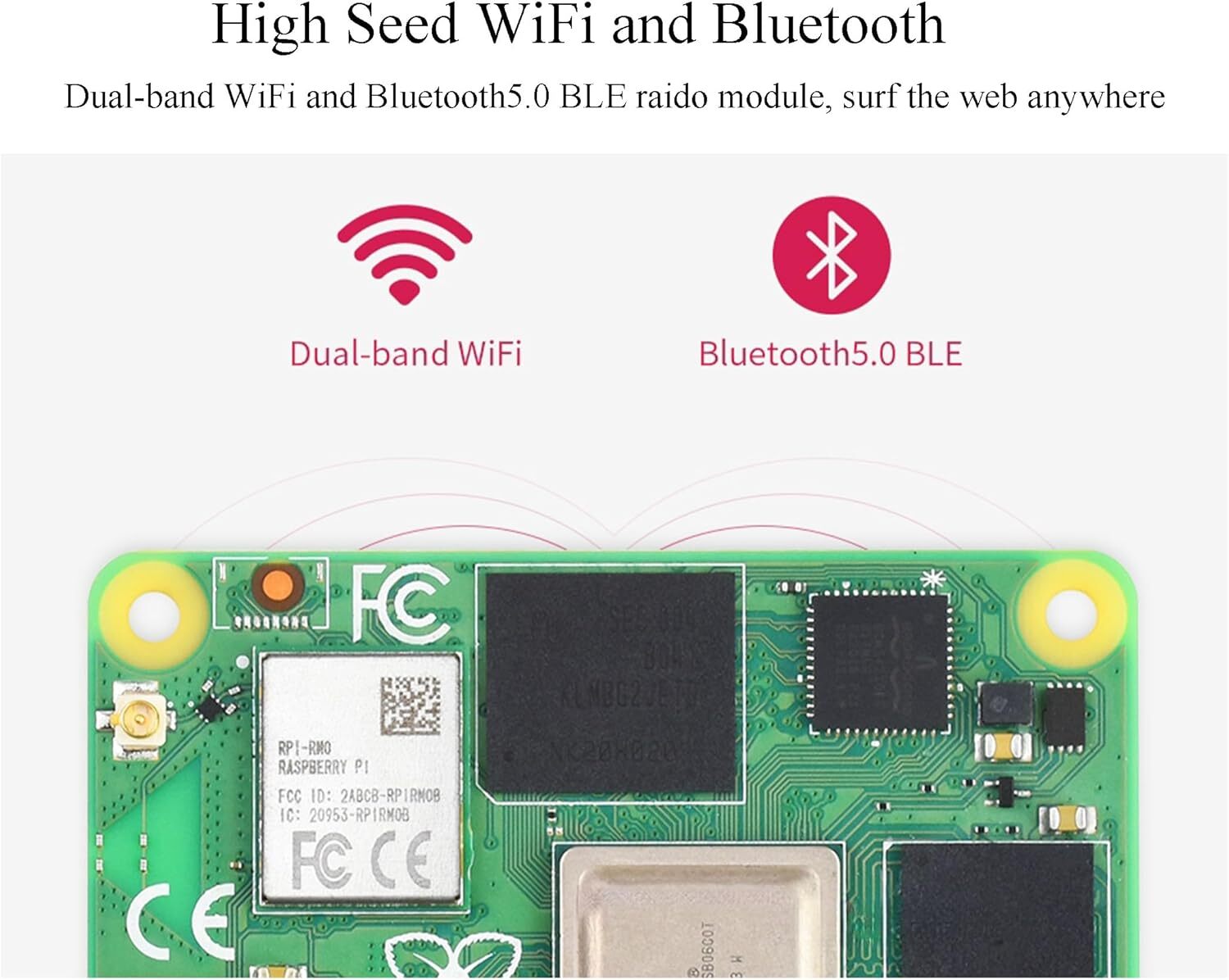

ویژگی کلیدی این مدل، وجود اتصال بی‌سیم داخلی (Wi-Fi دو بانده و بلوتوث ۵.۰)
افزودن به سبد خرید
مشخصات محصول
| پردازنده (SoC) | Broadcom BCM2711 |
|---|---|
| معماری پردازنده | چهار هسته‌ای Cortex-A72 (ARM v8) 64-bit |
| فرکانس پردازنده | 1.5 GHz |
| پردازنده گرافیکی (GPU) | VideoCore VI (OpenGL ES 3.1, Vulkan 1.0) |
| حافظه رم (RAM) | 4 گیگابایت LPDDR4 |
| حافظه ذخیره‌سازی (Storage) | 32 گیگابایت eMMC Flash |
| اتصال بی‌سیم | دارد (Wireless) |
| Wi-Fi | 2.4 GHz و 5.0 GHz IEEE 802.11 b/g/n/ac |
| بلوتوث | Bluetooth 5.0، BLE |
| خروجی ویدئو | دو رابط HDMI (تا 4Kp60) |
| رابط نمایشگر | 2-lane و 4-lane MIPI DSI |
| رابط دوربین | 2-lane و 4-lane MIPI CSI |
| پشتیبانی چندرسانه‌ای | H.265 (4Kp60 Decode)، H.264 (1080p60 Decode، 1080p30 Encode) |
| ولتاژ ورودی | 5 ولت DC |
| ابعاد | 40x55 میلی متر |
| دمای کاری | 20- تا 85+ سانتی گراد |
بررسی بیشتر
معرفی کامل: ماژول محاسباتی رزبری پای ۴ (CM4104032)

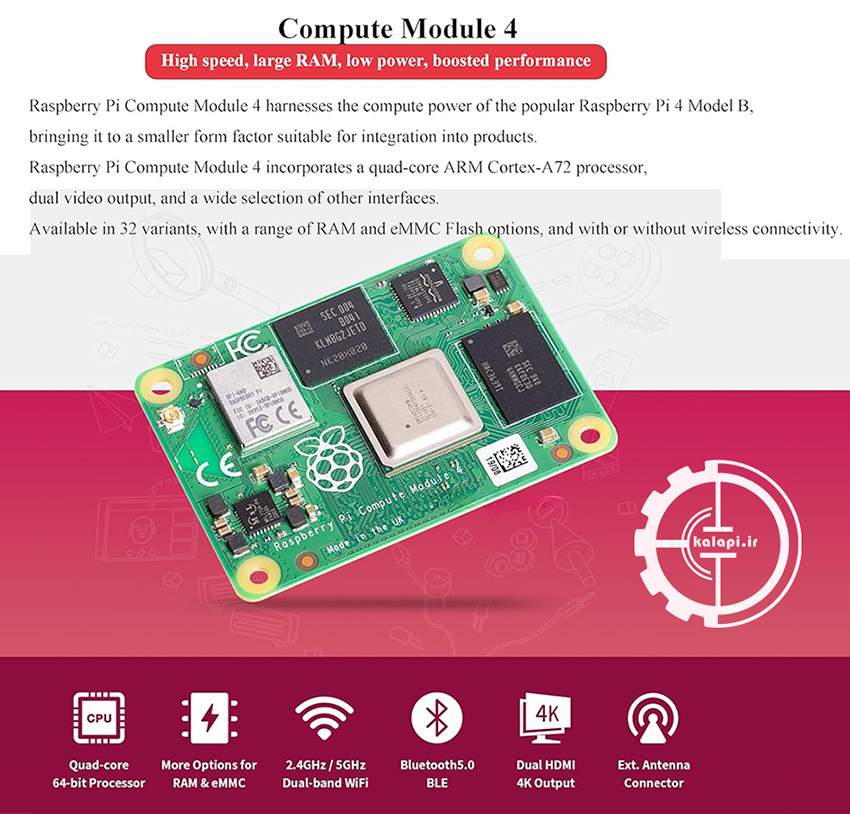

ماژول Raspberry Pi Compute Module 4 (CM4) یک پیشرفت بزرگ در خط تولید ماژول‌های محاسباتی رزبری پای است که عملکرد قدرتمند برد مشهور Raspberry Pi 4 Model B را به دنیای سیستم‌های تعبیه‌شده و محصولات صنعتی می‌آورد. مدل CM4104032 یکی از پرکاربردترین نسخه‌ها است که ترکیبی عالی از قدرت پردازش، حافظه کافی و قابلیت اتصال بی‌سیم را ارائه می‌دهد.
عملکرد و حافظه

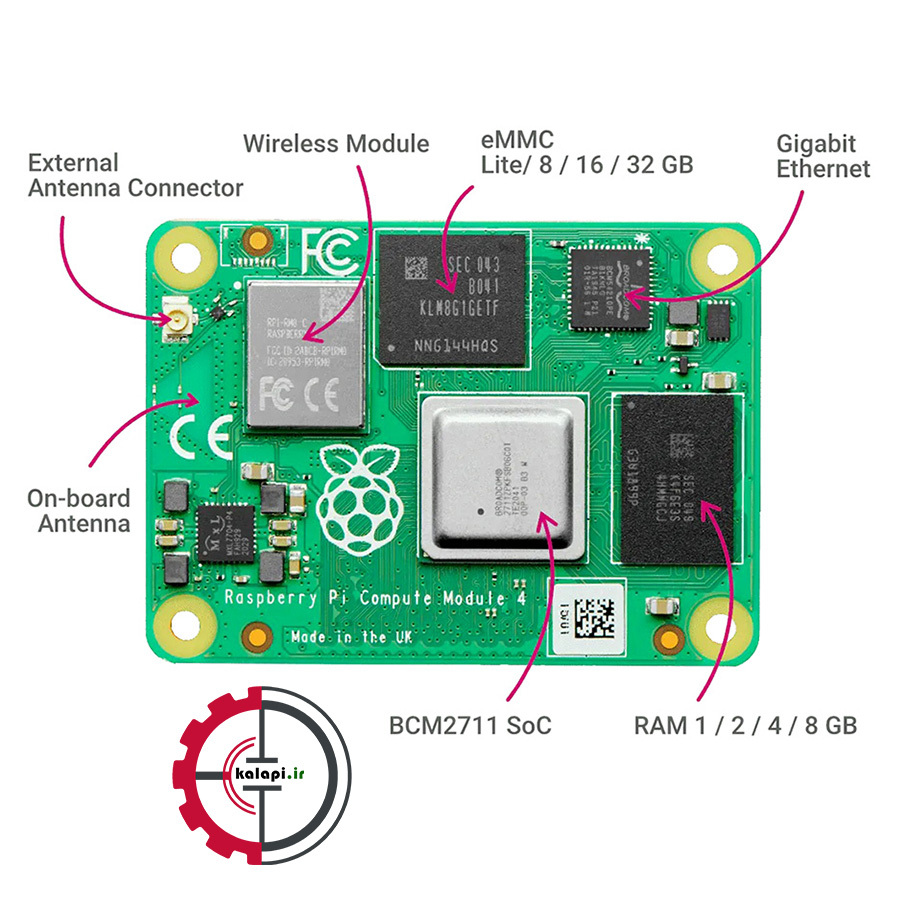

قلب تپنده این ماژول، پردازنده Broadcom BCM2711 چهار هسته‌ای با معماری ۶۴ بیتی Cortex-A72 است که با فرکانس ۱.۵ گیگاهرتز کار می‌کند و قدرت پردازشی فوق‌العاده‌ای را برای اجرای سیستم‌های عامل پیشرفته و نرم‌افزارهای پیچیده فراهم می‌آورد.
این مدل با ۴ گیگابایت حافظه رم LPDDR4 عرضه می‌شود که سرعت بالا و مصرف بهینه انرژی را تضمین می‌کند و برای اجرای چندین برنامه به طور همزمان یا مدیریت حجم بالای داده ایده‌آل است. علاوه بر این، ۳۲ گیگابایت حافظه داخلی eMMC Flash جایگزین مطمئن و سریع‌تری برای کارت حافظه SD است که سرعت خواندن و نوشتن بسیار بالاتری دارد و قابلیت اطمینان سیستم را در محیط‌های صنعتی افزایش می‌دهد.
اتصالات پیشرفته
کد مدل CM4104032 نشان‌دهنده وجود ماژول رادیویی بی‌سیم با قابلیت‌های Wi-Fi دو بانده (۸۰۲.۱۱ac/b/g/n) و بلوتوث ۵.۰ (BLE) است. این اتصالات داخلی، سیم‌کشی‌های اضافی را حذف کرده و طراحی محصول نهایی را ساده‌تر می‌کنند. این ماژول همچنین از گیگابیت اترنت PHY داخلی، یک رابط USB 2.0 و یک رابط سریع PCIe Gen 2 x1 برای اتصال تجهیزات جانبی با پهنای باند بالا (مانند کنترل‌کننده‌های SATA یا اترنت اضافی) پشتیبانی می‌کند.
چندرسانه‌ای و قابلیت‌های تعبیه‌شده
CM4 از قابلیت‌های چندرسانه‌ای پیشرفته‌ای برخوردار است، از جمله پشتیبانی از رمزگشایی ویدئوی H.265 (4Kp60) و خروجی ویدئوی دوگانه HDMI (با وضوح حداکثر ۴K). همچنین، این ماژول دارای رابط‌های MIPI DSI برای نمایشگر و MIPI CSI برای دوربین است که امکان ساخت دستگاه‌هایی با دوربین‌ها و نمایشگرهای سفارشی را فراهم می‌کند.
در نهایت، ابعاد کوچک (۵۵×۴۰ میلی‌متر) و اتصالات صنعتی (کانکتورهای لبه‌ای با ۲ کانکتور ۱۰۰ پین) آن را به یک راه‌حل اصلی (Core Solution) تبدیل کرده‌اند که باید روی یک برد حامل (Carrier Board) نصب شود. این ساختار انعطاف‌پذیر به طراحان اجازه می‌دهد تا رابط‌ها و پورت‌های مورد نیاز خود را به صورت سفارشی روی برد حامل اضافه کنند.
