برد آردوینو نانو Arduino Nano CH340 Type-C، بر پایه میکروکنترلر ATmega328 ساخته شده است و دارای 2KB حافظه SRAM و 1KB حافظه EEPROM می باشد.

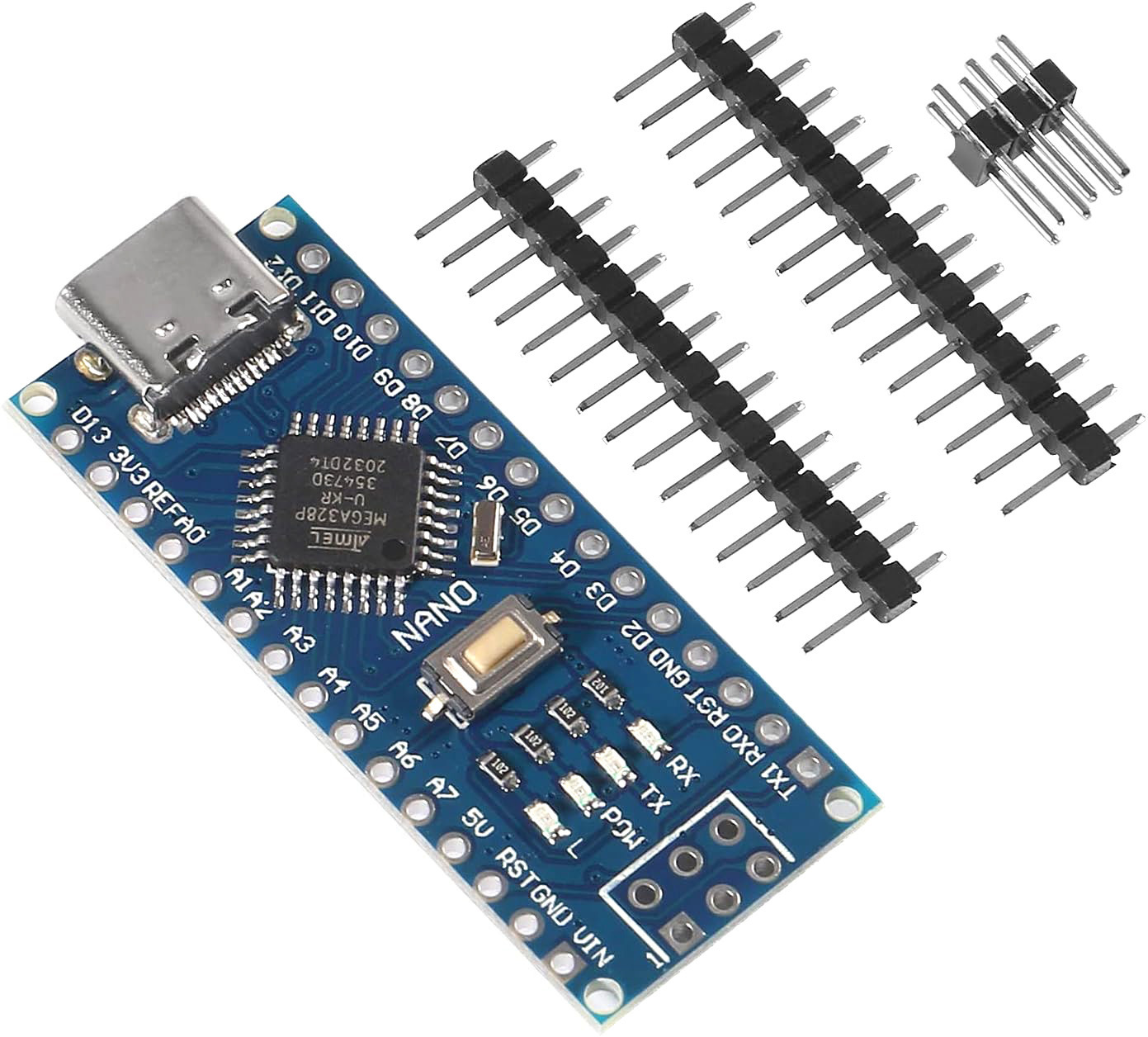

برد Nano CH340G USB Type-C

برد Nano CH340G USB Type-C، بسیار شبیه به بردهای آردوینو نانو اصلی هستند. با این تفاوت که در آن ها به جای آی سی FT232 از آی سی CH340G استفاده شده است و باید در ابتدا درایور CH340 بر روی سیستم نصب شود. این برد آردوینو نانو بر پایه میکروکنترلر ATmega328 ساخته شده است و از نظر عملکرد تقریبا شبیه برد آردوینو Uno می باشد اما از نظر ظاهر کمی متفاوت است.

حذف سوکت منبع تغذیه، استفاده از قطعات SMD و USB Type-C به جای پورت USB استاندارد باعث کوچک شدن برد و کاهش وزن آن گردیده است. این خصوصیات منحصر به فرد استفاده از برد را برای ربات های پرنده و سایر ربات ها و ماشین های کوچک میسر می سازد.

طراحی این برد به نحوی است که به راحتی بر روی برد بورد قرار می گیرد. این برد آردوینو یک برد کوچک و کامل است و برای انجام گستره ی وسیعی از پروژه ها مورد استفاده قرار می گیرد. همچنین این برد با USB Type-C کار می کند.

حذف سوکت منبع تغذیه، استفاده از قطعات SMD و USB Type-C به جای پورت USB استاندارد باعث کوچک شدن برد و کاهش وزن آن گردیده است. این خصوصیات منحصر به فرد استفاده از برد را برای ربات های پرنده و سایر ربات ها و ماشین های کوچک میسر می سازد.

این برد برای افرادی طراحی شده است که با برنامه نویسی بردهای آردوینو آشنایی دارند و می خواهند یک نمونه دائمی از محصول خود را طراحی کنند. در نهایت این برد از امکانات مختلفی نظیر امکانات مختلفی مانند مبدل آنالوگ به دیجیتال، ارتباط سریال، PWM و غیره بهره می برد.

از کاربردهای برد Nano CH340G USB Type-C:

• رابط حسگر ها
• قابل استفاده در محصول نهایی
• راه اندازی انواع سنسور ها و ماژول ها
• ساخت انواع پروژه های پردازشی با فرکانس پایین
• روبوتیک (ربات های پرنده و سایر ربات ها و ماشین های کوچک)

مشخصات فنی برد Nano CH340G USB Type-C :

• میکروکنترلر : ATmega328
• فرکانس کاری: 16MHz
• حافظه Flash :با 32KB (از این مقدار حافظه 2KB آن توسط Bootloader اشغال شده است).
• 2KB حافظه SRAM و 1KB حافظه EEPROM
• منبع تغذیه: ولتاژ رگوله شده 5 ولت به پایه 27 یا 5V (برای این محصول ولتاژ بالاتر از 9 ولت توصیه نمی شود).
• ولتاژ کاری: 5 ولت (حداکثر جریان هر پین 40mA است).
• مقاومت داخلی (PullUp):  20∼50 KΩ (پیش فرض غیر فعال است).
• تعداد پایه های ورودی/خروجی دیجیتال: 14 عدد
• تعداد پایه های ورودی آنالوگ: 8 عدد
• پروتکل های ارتباطی: پایه های D10 SS, D11 MOSI, D12 MISO, D13 SCK از پروتکل SPI پشتیبانی می کنند.
• پایه های D3,D5,D6,D9,D10,D11 را می توان به عنوان PWM 8 بیتی استفاده نمود.
• ورودی های A4 SDA و A5 SCL می باشند که پروتکل I2C را برای ارتباط با برد های دیگر و یا شیلد های گوناگون استفاده می شود.

نکته: ورودی های A6 و A7 فقط ورودی آنالوگ بوده و نمیتوان آنها را به صورت ورودی و خروجی دیجیتال استفاده کرد.
